Sie sind hier auf der hompage NESSEL.info tür technsiche Informationen rund um den Schrumpfschlauch, Servokabel, Stecker, Crimpen, Ferrit, Fahrtstellertechnik, POWER-FETs und POWERFET-DATEN, Schaltungshinweise usw.

zur homepage

target="_blanck"NESSEL-ELEKTRONIK.de

  Das Verkaufspropgramm,   Lagerliste,    Preise    klicken Sie bitte hier: :

target="_blanck"NESSEL-ELEKTRONIK.de




Power-FET  FET  Silikonkabel  Siliconcable  Servokabel = ”Servo”   GOLDIs
Schrumpfschlauch   PolyOlefiner Schrumpfschlauch Entstörmittel = “Ferrit”

ca. 7  Druckseiten         Seite / page     <Steck>   Informationen zu den Motorstrrom-Steckverbindern und den Servokabel-Steckverbinder
Modellbaulektronik           bei Nessel.info      24.01.2006

auch 0,8mm Stecker und Buchse im Programm

“D”    (MC)    neu 4.08.03

„ D “   2mm Stecker mit Buchse  zum Teilen:       Bild: oben, mitte
vergoldete  2mm Stecker, mit der hochwertigen Lamelle von „MC“ kann in Stecker und Buchse geteilt werden, womit man ein preiswertes Teilpaar erhält. Der Stecker und  die Buchse werden mit 2,4mm bzw. 3,2mm Schrumpfschlauch eingeschrumpft / isoliert. Dieser Stecker ist besonders für Kabel bis 1,5qmm geeignet, 2,5qmm möglich. Wer den Stecker nicht teilen möchte, kann die einzelne 2mm Buchse “DB” mit verwenden. Ansonsten wird der Stecker und Buchse eingeschrumpft, kein Griff lieferbar.

Abb. oben: “D” von MC sind
2mm Stecker zum Teilen
in Stecker und Buchse

links: 2mm Buchse
     und  wieder “D”

 “B” von MC, ein 4mm Stecke,
mit der hochwertigen, gedreh-
ten Lamelle von MC,
zum Teilen in Stecker
und Buchse.

2mm und 4mm
Stecker
und
Buchse



 2mm  St + Bu“  „ 4mm St + Bu “    Dieses 2mm Stecker und Buchsen Teilpaare und das „ 4mm St + Bu “ Teilpaar ist ebenfalls vergoldet, mit hochwertiger Lamelle, Made in „Germany” Typ “S” wie “neSSel”. Stecker und Buchse haben eine Kabeleinlötvertiefung.  Während der 2mm Typ besonders für Kabel bis 1,5qmm geeignet ist, ist der 4mm Typ bis 2,5qmm,  4qmm und 6qmm Silikonkabel geeignet. Der besondere Vorteil dieser 2mm und 4mm Stecker- und Buchsen-Serie liegt darin, daß Plastikgriffe, derzeit in rot, schwarz oder gelb geliefert werden können. So ist diese Steckverbindung verpolsicher.  Neu der 5,5mm Stecker  und Buchse oh. Abb.
Aber auch eingeschrumpft können die Stecker und Buchsen eingesetzt werden, wie Für die 2mm Stecker wählt man am besten den SR 3,1 der auf 1,2mm schrumpft
für die 4mm Stecker den SR 5,5, der auf 2,4mm schrumpft und dem SR 4,8 entspricht, aber man hat etwas Reserve, wenn der Schlauch einmal etwas enger ausfällt, oder die Lötstelle etwas dicker geworden ist.

Abb.: D. 2StBu-B- PP-30-3


  “B”







 “ BS “

 “BB”

Der 4mm Stecker Typ “B” von MC zum Teilen.
bei diesem 4mm, vergoldeten Industriestecker Typ “B” (MC), mit der besten gedrehten Lamelle (von MC), wird der Stecker in Stecker und Buchse geteilt.
So hat man ein kplt. Teilpaar, bestehend aus Stecker mit gedrehter Lamelle (Orginal MC)
und eine vergoldet Buchse.
Die Kabel werden stumpf angelötet.
Zur Isolierung wird er eingeschrumpft in den SR 5,5 : 2,4, siehe SR Angebote auf <www.nessel-elekrtronik.de>. Ein Griff ist nicht lieferbar.

Der kurze 4mm Stecker Typ “BS”,  mit der als M3 Gewinde ausgebildeten  Einlötvertiefung hat die hochwertige MC - Lamelle. Er kann z. B. auch stumpf auf den Akku aufgelötet werden und so eine Einsteckverbindung für den Akku gebildet werden.

Als Buchse zum Stecker “BS” kann die vergoldete Buchse “BB” verwendet werden.

Für diese 4mm Stecker und Buchsen gibt es keinen Plastikgriff. Zur Isolierung, Polaritäts-Kennzeichnung werden sie mit farbigem Schrumpfschlauch SR5,5 / SR4,8 / SR6,4 eingeschrumpft. Angebote hierzu siehe Seite der Schrumpfschläuche <SR>

Bild weiter oben:
“ D “      2mm Stecker zum Teilen von MC
“ DB ”   2mm Buchse und  “ D ”
“ B “    4mm Stecker zum Teilen, mit gedrehter Lamelle von MC.
.

Abb. oben: der 3,5mm Stecker und Buchse mit rot Griff transp.

die 6-poligen roten Hochstromstecker und Buchse rechts die grüne
                       Buchse Typ “J”

MPX Hochstromstecker,
MPX Hochstrombuchse mit den
sichtbaren Kontakten (grün)
und eine rote Hochstrombuchse.

Bei dem Ersatz Typ (mit “Typ“J” bei mir bezeichnet), sind die Kontakte der Buchse verdeckt, wie bei der roten Hochstrombuchse



3,5mm  Stecker und Buchse, und Griff in rot oder transpentem Griff
Dieser kleine, kurze Hochstromsteckverbinder ist für Ströme bis 60A im Minutenstromeinsatz  geeignet.
Das Orginal wird von MC (nach Plänen der Fa. Schulze-Elektronik”), oder einem deutschen Hersteller mit der Einprägung “S”  gefertigt,
mit einer hohen Steckkraft.
Die bei mir im Verkaufsprogramm befindlichen 3,5mm Stecker / Buchsen sind von einem renomierten deutschen Hersteller unhd tragen die Kennzeichnung “S” seit kurzem auf der Lamelle. Die Stecker haben eine hohe Steckkraft und eine zuverlässige Lamelle, wie Sie sie auch an den 4mm und 2mm Steckern (+ Buchse) finden.
Stecker und Buchse haben eine Einlötvertiefung / -Bohrung. Stecker und Buchse können eingeschrumpft werden (SR 5,5 / SR 4,8) oder verpolsicher in einen Plastikgriff eingesteckt werden.

Der verpolsichere HOCHSTROMSTECKVERBINDER von MPX (grün) „HSTR“ (mit den sichtbaren Buchseneinsteckkontakten)  ist nicht nur als Steckverbinder für kleine und mittlerer Motorströme bis 30A geeignet, sondern auch für Servos zu den Tragflächen.
Zur Isolierung der 3 Lötkontakte kann der SR 5,5 / SR 6,4 / SR 4,8 verwendet werden.

Für die einzelnen Kontakte der SR 2,0 / SR 2,4 / SR 3,1.

Sollen die Plastikteile der Stecker und Buchse selbst eingeschrumpft werden, eignet sich der SR 16,0 : 4,0 schrumpfende, neu auch der “SR 16 : 4,0 mitr5 Kleber” , oder der neue günstige SR 15 : 5,0 schrumpfende, in rot und schwarz am Lager.
Mit dem SR 12,7 klappt es bei den Hoschtrombushsen. Angeobt siehe Schrumpfschlauch “SR” auf <www.nessel-elektronik,de>

Der rote Hochstromstecker , mit dem Lötring ist  für hohe Motorströme geeignet. Der  Rote und Grüne MPX HSTR und der alternative “Typ “J” zum gleichen Preis. Alle drei Typen sind am Lager und voll kompartibel.
Hinweis: der “Rote HSTR” und der “Grüne HSTR Typ “J”” haben den Nachteil, dass die Buchse aus 2 Teilen beteht und manchmal auseinander geht, was einen schweren Kurzschluss verursachen kann. Der neue Herstelle dieser Typen wird die beiden Buchsenteile jetzt werksseitig verkleben.  Beim Orginal von MPX gibt es diese Problem nicht.
Werrden die Kabel an die Kontakte gelötet, empfiehlt es sich, die Stecker und Buchse zusammenzustecken, damit die Kontakte in keine extreme Schräglage geraten.





Auf meiner homepage <NESSEL.info> “Stecker” ist der Unterschied zwischen
den Bausätzen des Typs “B” und Typ “N” aufgezeigt und ebenso der Typ “D”, siehe weiter unten.

Bausätze zum Konfektionieren der Servokabel und Buchsenkabel = Kupplungskabel             2.08.2003

im “N” “GR SET” und “N” “GR Ku-Ka-SET” ist nach wie vor der Berg Kontakt mit der Blattfedereinlage beinhaltet.
Der Begkontakt (die Metallbuchse, als auch der Metallstift) haben im Crimpbereich der Kabellitzen kleine Noppen eingepresst , das bedeutet einen besserenr Sitz der Servokabellitze.
Das Plastikteil ist jetz der Typ “D”.  Diese Plastikteile sind in meinen deutschen Servokabeln
des Typs “ND” und “DD” seit langem erfolgreich verwendet.
Info zum Crimpen, auch mit der Crimp Zange “N” und den “N” SET’s: finden Sie bei   www.RC-NETWORK   “MAGAZIN”  “CRIMPEN”

Achtungt: wenn Sie die Servosteckerbausätze selbst zusammenstellen, beachten Sie, daß immer 3 Metallteile nötig sind und 1 Plastzikteil = der Rahmen oder das Gehäuse.
Bei den Kupplungskabel-Set’s = den Gegenkabel Set’s sind 1 Rahmen  und 1 Hülle und die 3 Metallstifte nötig.





CRIMP-ZANGE Typ “N”      39,00 EUR

mit den Größen AWG 24 - 30 (zum Konfektionieren der Servokabel),
 AWG 18 - 22  für TAM /AMP (für die Metallstücke füür 1qmm und 1,5qmm Kabel
 zum Konfektionieren der Futaba und Graupner Servokabel.   Hierzu gibt es die Bausätze und das 3 x 0,14qmm / 3 x 0,25qmm / 3 x 0,34qmm / 3 x 0,5qmm     Servokabel in flacher und verseilter Ausführung.
Siehe Kabel / Servokabel auf nessel-elektronik.de.

Abb.: CRIMP+KLS-5-02-00
Bauteilformen 20x30mm TO247  TO220   SO10  SO8 TO252  TO251




links, unten: Klappschalenferrite
2mm / 4mm “D” und “B” Steckverbinder, ferner die 2mm Stecker + Buchse mit Griff
Ferritringe  und  links ein Paar des MPX HSTR (Hochstromstecker)




SETs zum Konfektionieren von Empfängeranschlußkabeln = Servokabel  und die Gegenkabel = Kupplungskabel kann ich für Futaba und Graupner anbieten.  Es gibt div. Verpackungseinheiten und Staffelpreise, wie bei mir üblich. Siehe auch die Seite mit den Kabeln
Sollen nur einzelne Stecker konfektioniert werden, so kann man dies bei geschickter Hand mit der Zange ausführen. Werden mehr Kabel benötigt, rentiert sich die Crimp Zange “N” aus meinem Angebot. Die Crimpung der Drahtlitzchen und der PVC Isolierung erfolgt bei dieser Profi Zange in einem Arbeitsgang. Sie hat Preßdruckverstellung, und Schnelllösung. Für AWG 28 - 24 (für die Servokabel) / und AWG 22 - 18 (für AMP und Tamiya Stecker).
Die Plastikteile, in die die Metallbuchse und Metallstifte eingesteckt werden, haben Haltezungen. So ist der Metallstift / Metallbuchse im Plastikteil ordentlich fixiert und gehalten. Dies gilt sowohl für die Graupner, als auch für die Futaba Stecker.
Bei den GR SETs kann ich auch einezelne Metallbuchsen und Metallstifte liefern, ebenso die Plastikteile einzeln. Die Metallbuchsenund Metallstifte der “N” Serie passen allerdings auch in die Gehäuse / Rahmen der Futaba Serie.



CRIMPEN ist eine lötfreie Verbindungstechnik in der Elektronik von Kabel mit dem Stecker. Zum Crimpen der Metall-Stifte (Ku-Ka) und Metall-Buchsen habe ich eine qualitativ hochwertige CRIMP ZANGE „N“ mit Ratsche mit 6-facher Preßdruckmomenteinstellung, mit den richtig abgestuften Einsatzbacken (AWG 28 - 24), bereits x-hundertfach bewährt, im Programm. Mit ihr wird der Crimpvorgang mit einem Arbeitsgang erledigt. Die Metall-Buchse, oder der Metall-Stift wird in die Aussparung einlegt. Das Metallteil wird vorgespannt gehalten, bis das Kabel eingelegt ist und man dann den Crimpvorgang mit der Pressung beendet.

22.03.2005

SET’s zum selbstkonfektionieren,
im Bild: Fu und GR SETs
<pin-set-02-b >

Oben das Band mit den Metall- buchsen Typ “N”, mit den Noppen im Crimpbereich der Kabellitzen und der eingelegten Blattfeder in der Metallbuchse, um die Weitung der Buchse zu mindern.

Der Unterschied zwischen den beiden Crimp-SET-Typen “B” und “N”:
Beide Typen haben vergoldete Metellbuchsen (für das Servokabel) und Metallstifte (für das Servo-Gegenkabel, oder Kupplungskabel). Im Haltrebereich der Kabellitzen haben ide Typen “N”  kleine Noppen, die besonders das  dünne Kabel bestens halten. Für die dickeren Kabel hat der Typ “N” den Vorteil dass die Metallaschen etwas länger sind und die Ummantelung der Kabel besser umklammert wird. Allerdings muss beim Typ “N” manchmal ein kleines Stück (0,5mm) von diesen Metallaschen entfernt werden, damit diese besser beim Crimpen gerollt werden.
Bei den GR Servosteckerbausätzen biete ich immer beide Typen “B” und “N” an, aber auch die Fu Servosteckerbausätze können im Typ “N” geliefert werden.

Der Rahmen in die diese Metallteile eingesteckt  werden haben bei meinen Produkten die Haltezunge: siehe Kapitel H-Zu.

Die fertigen Stecker der Gegenkabel werden mit einer Hülle versehen, damit die Metallstifte geschützt sind. Gleichzeitig ist in der Hülle in einer Ecke ein kleines Dreieck beim Graupner Stecksystem, das ein falsches Einstecken des Servosteckers (Metallbuchse) verhindert.

Zum Konfektionieren dieser Servokabel biete ich eine Crimpzange mit Ratsche an, die eine Pressdruckverstellung hat und die Vebindung mit einem Pressgang schließt.

H - Zu / Haltezunge bei den Rahmen / Plastikteilen:
Die Graupner und Futaba Servokabel Crimp-Set und Kupplungskabel- Crimp-Set sind alle „mit der Haltezunge“  am Lager  = beste Qualität. Die Haltezunge gibt beim Einstecken der Metallbuchse oder des Metallstiftes in den Rahmen / Plastikteil den Weg frei, dass das Metallteil in seine Position rutschen kann, aber nicht mehr heraus gedrückt weden kann, außer man hebt die Haltezunge an.

Servokabel, Kupplungskabel und Verlängerungen 20cm / 1,00m / 1,50m / 2,00m auch in 3 x 0,5qmm  PVC verseilten Kabel lieferbar, seit Ende 2005 auch in Silikon. Auch  Meterware ist lieferbar. Der  Durchmesser der einzelenen Andern ist nur 1,5 mm, auch in Silikon undist für Crimpungen und den  Servosteckerbausätzen bestens geeinget.





SERVOKABEL (Empfängerkabel)

und die Gegenseite: die KUPPLUNGSKABEL im Bild
es sind Servokabel mit 3 x 0,5 qmm Kabel in Silikon oder PVC Ausführung lieferbar,
ebenso verlängerung in vielen Querschnitte und Längen,
siehe das Angebot <SERVO> auf    www.nessel-elektronik.de

GR Verlängerung, 1,15m,  Typ “ND”
3 x 0,34qmm verseilt, mit Orginal Stiften und Buchsen Typ “ND”.
GR Servokabel  3x0,34qmm 45cm  “ND”
GR Ku-Kabel  3 x 0,34qmm 45cm “ND”

Servokabel 3x0,34qmm  28cm fl
GR Ku-Kabel  3x0,34  flach
Graupner Servokabel 3x0,14 Typ “B”
GR Ku Kabel  3 x 0,14 Typ “B”
GR Servokabel 3 x 0,14 Typ “K”
“ROBBE” Servokabel (Winkelstecker)
“Robbe” Ku Kabel für Winkelst.
FU Servokabel 3x01,4 flach
FU Ku Kabel 3x0,14qmm flach
MPX Servo und Ku-Kabel 3x0,14q
Simprop Servo- + Ku-Kabel
MPX Empf. Akku Kabel: Bu   Typ “B”
MPX Empf. Akku Kabel: St   Typ “B”
MPX Senderakkuanschlußkabel



Abb.:Servokabel-10-08-00 heute noch gültig (2005), jetzt auch 3x0,5qmm




Servostecker Bausätze Graupner und Futaba mit Plastikteilen
Plastikinnenteil / Rahmen mit Haltezunge
Die Hülle bei den Kupplungsakbeln mit dem Führungsdreieck um Falschsteckung zu unterbinden.

“D” 2mm Stecker + Buchse zum Teilen von MC
dahinter “DB” 2mm Buchse

“B” 4mm Stecker (MC) zum Teilen

“BS” 4mm Stecker, kurz (MC)

PP35 Stecker  und Buchse
4mm Stecker + Buchse mit Einlötvertiefung
2mm Stecker + Buchse mit Einlötvertiefung.

rote Hochstromstecker  -buchse

MPX Hochstromstecker und             Hochstrombuchse

SUB “D”  9-polig Buchse  15-pol.

SUB “D” 9-polig Stecker  15-pol.

5-polige graue MPX Stecker
  und Buchse (gerade Kontaktanordnung als Akkuverbinder), ebenso auch in 3-polig lieferbar

Ferner die Servostecker (mit schräg gestellten Kontakten) als 3- und 4-polige graue Stecker und Buchse (Empfängerstecker) lieferbar (Kontakte schräg gesetellt)

Der 3-polige ist auch als Akkustecksystem mit gerader Kontaktanordnung liefrbar, wie der 5-polige.

Neu  die 5,4 mm Stecker mit Lamelle,
der 5,5mm Stecker geschlitzt und der 6mm Stecker mit Lamelle
ohne Abb.

die Serie der Steckverbinder ist durch
0,8mm Stecker und Buchse erweitert.
Ferner um die 5,5mm Stecker und Buchse.
der Stecker ist hier ein Büschelstecker.

Das PP 35  “Plug Perfekt” Stecksystem, von Fa. Schulze-Elektronik entwickelt, ist ein 3,5mm Stecker  mit Lamelle, der durch einen geschlitzten Stecker von einem anderen deutschen Hersteller ergänzt ist. Dieser geschlitzte und Buche ist mit dem PP35 - System voll kompartibel und wird bei NESSEL-ELTKRONIK unter der Bestellbezeichnung 3,4mm Stecker (geschlitzt) und Buchse geführt.

Akkuverbinder Cu blank oh. Abb.





schwarzer 4mm Griff

gelber 2mm Griff


rote 4mm Griff
roter 2mm Griff

roter Griff für PP35
Akkuverbinder Sub “C” silber
Akkuverbinder Typ “AA” Silber

transparenter Griff für PP35


kleiner Akkuverbinder silber





4mm Bananenstecker rot und schwarz, mit Madenschraube.
Auch vergoldete Ausführung (mit Lötfläche) am Lager.
Ebenso Bananenkupplung mit Madenschraube sind am Lager.

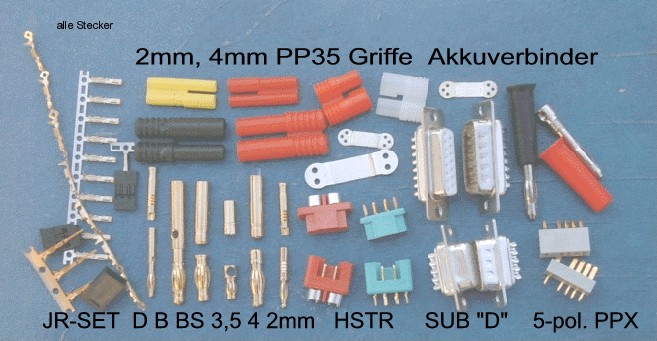

bild: alle Stecker- st1-         auch 5,4mm und 6mm Lamellenstecker sind lieferbar
