>Crimpen< 30.08.2010 # hi 9
|
|
|
Auf dieser Seite wird das Crimpen behandelt und technische Details und Begriffe zu den Kontakten und Plastikteilen erklärt
.
zum Angbebot der Crimp Znage und Creimp Set, kaufen:
http://www.nessel-elektronik.de/Crimpen/crimpen.html
die Crimp Zange “N” CRIMP-ZANGE-N
mit der Crimp Zange “N” Crimpen
Links zum Crimpen Links-Crimpen
die Haltezunge
das Ku-Ka-Crimp-Set
die Vierkantloecher im Rahmen
Unterschied von Crimpset-B und N
der Servostecker passt nicht in ein “V” Kupplungskabel
die Pressbacken der Crimp Zange
CRIMPEINSATZ-C für Crimp Zange “N” für “EH” / “XH” Kontakte
Kundeninfo-crimp-set-N
Beschreibungsbeilage bei den Servokabel- und Kupplungskabel -Bausätzen Crimpen (Ku-Ka-CRIMP-SET) der Typenreihe “N”
Beilage “Bedienungshinweise und Beschreibung-Crimpzange “N”
Crimp-Zange-N-EH-XH beide Crimp Zangen in einem Bild
Links
|
|

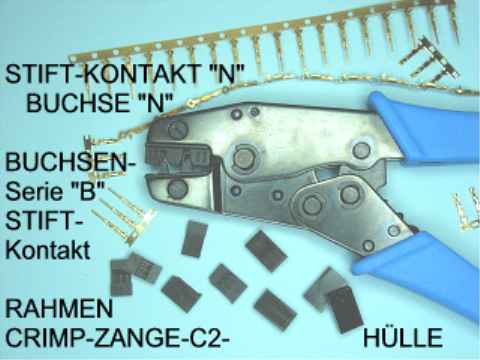

Abb.: N:\EigeneBilder\internet\CRIMP-ZANGE-C2-.jpg
|
|
CRIMP-ZANGE Typ “N” 27,50 € inkl. 19% MWSt. plus Porto 2.05.2009
>Crimp-Zange-N< mit den Größen AWG 24 - 30 (zum Konfektionieren der JR / Fu / MPX Servokabel),
AWG 18 - 22 für TAM /AMP (für die Metallstücke füür 1qmm und 1,5qmm Kabel
zum Konfektionieren der Futaba / Graupner / MPX (universal) Servokabel. Hierzu gibt es die Bausätze und das 3 x 0,08qmm / 3 x 0,14qmm / 3 x 0,25qmm / 3 x 0,34qmm / 3 x 0,5qmm Servokabel in flacher und verseilter Ausführung.
Siehe nessel-elektronik.de >Servolitze< oder im Warenkorb www.nessel-elektronik.com
die Crimpeinsätze sind lieferbar, siehe www.nessel-elektronik.de >crimpen<
AWG 24 - 30 mit AWG 18 - 22
AWG 24 mit AWG 18
|
|
|
|
die “Crimp Zange 1306”
mit drei Crimpbereichen AWG 18 - 22 AWG 16 - 14 AWG 10 - 12
demnächst mehr Details
|
|
Crimpen der Servokabel mit der “blauen” Crimp Zange ”N” von Nessel Elektronik SETs
zum Konfektionieren von Empfängeranschlußkabeln = Servokabel und die Gegenkabel = Kupplungskabel kann ich für Futaba und Graupner anbieten. Es gibt div. Verpackungseinheiten und Staffelpreise, wie bei uns üblich.
Sollen nur einzelne Stecker konfektioniert werden, so kann man das Crimpen bei geschickter Hand mit der Zange ausführen. Werden mehr Kabel benötigt, rentiert sich die Crimp Zange “N” aus unserem Angebot. Die Crimpung der Drahtlitzchen und der PVC Isolierung erfolgt bei dieser Profi Zange in einem Arbeitsgang. Sie hat 6 Preßdruckverstellungen, und Schnelllösung. Die Crimpbereich sind für AWG 28 - 24 (für die Servokabel) / und AWG 22 - 18 (für AMP und Tamiya Stecker bis ca. 1,5qmm).
Die Plastikteile = Rahmen, in die die Metallbuchse und Metallstifte eingesteckt werden, haben Haltezungen. So ist der Metallstift / Metallbuchse im Plastikteil ordentlich fixiert und gehalten. Dies gilt sowohl für die Graupner, als auch für die Futaba Stecker.
Wird ein Kupplungskabel (mit den Metallstiften) konfektioniert, wird dann auch noch die Hülle benötigt.
Nur für die GR SETs “N” können derzeit einzelne Metallbuchsen und Metallstifte geliefert werden, ebenso die Plastikteile = der Rahmen und die Hülle (Hülle für die Kupplungskabel mit den Metallstiften). Der Rahmernist für beide Kontrakte (Buchse und Stift) gleich.
Diese Crimp Zange “N” hat 6mm breite Pressbacken. Somit ist sie spezielle für die JR / Fu und MPX (Universalsystem) Kontakte geeignet. Für die Sensorbalancer Buchsen ist sie nicht geeignet, weil deren Crimpbereich nur ca. 4mm ist, somit würden die Einsteckbereiche dieser Metallbuchsen auch gequetscht.
Ebenso ist sie nicht für die Mini-Servostecker “JST” geeignet, aus dem vorgenannten Grund, der Crimpbereich für diese kleinen Kontakte ist nur ca. 3 - 4mm
Crimpen Sie sich ihr Servokabel selbst, so haben Sie immer ein genau passendes Servokabel, bzw. eine genau gelängte Verlängerung und eine saubere Kabelführung im Modell. Seit vielen Jahren haben wir die “blaue” Crimpzange Typ “N” in unserem Programm.
Die Crimp Zange “N” auch für die Balancerkontakte der “EH” / “XH” Serie: neu Nov. 2008
da die Pressbacken eine Breite von 6mm haben, sind die strandartmäßigen Einsätze Typ “A” (AWG 24-30) und AWG 18-22 zunächst nicht geeignet für diese Kontakte. Bringen Sie jedoch die Crimpbacken auf eine symmetrische Breite von 3,7 bis 4,0 mm, so lassen sich die “EH” und “XH” Kontakte hervorragend mit der Crimp Zange “N” (mit Einsatz “C” crimpen. Dies ist eine aktuelle Info aus dem Hause “NESSEL”.
Der bearbeitete Crimp Einsatz “C” ist von “nessel” zu beziehen zu 15,50 € plus Porto 3,00 €.
die unbearbeiteten Crimpbacken “A” und “B” (für große Kabelquerschnitte) für 12,50 € plus Porto 3,00 €
CRIMPEINSATZ-C für Crimp Zange “N” für “EH” / “XH” Kontakte
|
|
Links:
nachdem ich den Bericht über das Crimpen in www.rc-network (im Bereich >Magazin< unter dem Suchbegriff >Crimpen<.nicht mehr finde,
hat Herr Ulrich Köster einen sehr lehrreichen Bericht mit feinsten Bildern zum Crimpen spezielle für Einsteiger in diese Technik mit der Crimp Zange beigesteuert. Sie finden ihn unter
http://www.rc-network.de:80/magazin/artikel_08/art_08-050/art_050-01.html
Berichte: http://www.rc-network.de >RCN-Magazin< >Crimpen< Beitrag „Crimpen von Servokabeln – vom Anfänger zum Anfänger< von U. Köster
und noch mehr Beiträge, wie Crimpen - Herstellung von Servokabeln von R. Primosch
und http://www.rc-network.de/magazin/artikel_03/art_03-0015/art_03-0015-00.html
Viel Spaß und Erfolg
Danke Mit Gruß
Rudolf Nessel 15.08.2009
|
|
|
|
Aktuelle Beschreibung bei den Kupplungskabel Crimp Set’s “N” und “B”
2.04.2008 für Kupplungskabel-SET / Gegenkabel SET / Stiftkabel SET
Die Kabel mit den Metallstiften werden auf dem gleichen Wege wie die Servo-kabel (Metallbuchsen) konfektioniert, (Vierkantlöcher aufbohren). Die Hülle wird zum Schutz der Stifte und als Einsteckführung für die Servostecker benötigt und auf den Rahmen geschoben, mit etwas Kraft. Die inneren Nasen rasten ein. Dabei kann eine Rohrzange hilfreich sein.
Die heute mitgelieferte Hülle Typ „B“ hat ein ordentliches Führungsdreieck: Einstecksicher gegen Falscheinstecken des Servokabel. Leider sieht diese Hülle „B“ derzeit nicht nach 1 Wahl aus, aber sie passt bei all unseren JR Servokabel Stecksystemen und das ist das 1. Gebot. Bin auf der Suche nach einer auch optisch wieder 1.Wahl Hülle, wie es Hülle „N“ war, mit dem Griffbalken (Hersteller hat die Produktion eingestellt).
Bitte beachten sie die Einsteckfolge für die beiden äußeren Servokabel.
da die inneren Nasen in der Hülle nicht immer auf der gleich Seite der Hülle in Bezug auf die Füghrungsdreiecke ist.
Ein Bericht zum Crimpen war bei www.RC-NETWORK.de> Suchbegriff „MAGAZIN“ „CRIMPEN“, den ich aber derzeit nicht mehr finde.
|
|
Abb.: CRIMP-ZANGE-08-e3-HÜLLE.jpg
diese Hülle ist für Futaba, mit dem Vierkant rechts, innen
|
|
Der Servostecker eines x-beliebigen Servokabels passt nicht in das Kupplungsteil:
Rahmen und Hülle “V” und alle anderen “A”, ”B”, “D” “N”
Am Markt gibt es 2 unterschiedliche Rahmen / Gehäuse Breiten. Die Standartbreite ist 7,7mm. Hierzu gehören unsere Servostecker und Crimp Set der Serie “A”, “B”, “D” und “N”. Die Hüllen / Kappen die über die Stifte der Kuppluinbgskabel geschoben werden, haben somit auch eine lichte Breite von 7,7mm um den Servostecker aufzunehmen.
Ferner gibt es Markt die nur 7,5mm breiten Servosteckergehäuse = Rahmen, die aus der “V” (Vogel heute Muldental “M”) Serie stammen. Sie haben mit 7,5mm Breite das spezielle Mass für die JR Kleinstempfänger.
In diese “V” bzw. mit “M” gekennzeichenten Hüllen passen die standart Servostecker (7,7mm) nicht hinein. Diese Servostecker müssen dann etwas abgeschliffen werden.
Sollten Sie von uns Verlängerungen mit den “M” = “V” Hüllen / Kappen erhalten haben, dann können sie bei uns Hüllen der Serie “A” bzw. “N” anfordern und diese austauschen. Achtung, das Führungsdreieck kann auf der anderen Seite sein, wodurch die beiden äußeren Stiftkabel getauscht werden müssen, oder die Hülle wird falsch aufgesteckt, das ergibt eine falsche Kabelfortführung = Verpolung.
|
|
CRIMPEN ist eine lötfreie Verbindungstechnik in der Elektronik von Kabel mit dem Stecker. Zum Crimpen der Metall-Stifte (Ku-Ka) und Metall-Buchsen habe ich eine qualitativ hochwertige CRIMP ZANGE „N“ mit Ratsche mit 6-facher Preßdruckmomenteinstellung, mit den richtig abgestuften Einsatzbacken (AWG 28 - 24), bereits x-hundertfach bewährt, im Programm. Mit ihr wird der Crimpvorgang mit einem Arbeitsgang erledigt. Die Metall-Buchse, oder der Metall-Stift wird in die Aussparung einlegt. Das Metallteil wird vorgespannt gehalten, bis das Kabel eingelegt ist und man dann den Crimpvorgang mit der Pressung beendet.
Aktuelle Beschreibung bei den Servokabel Crimp Set’s “N”
Konfektionieren der Kabel mit der Crimp Zange „N“: Zange in die rechte Hand, man schaut auf die Zahlen auf den Pressbacken. Metallbuchse / Metallstift von hinten einsetzen, so daß die Ösen mit den Backen abschliessen. Von der Zahlenseite wird die 3mm abisolierte Litze eingelegt. Die PVC-Ummantelung wird von den äußeren Laschen umschlossen.
Ist die Metallbuchse, -stift nach dem Crimpen gekrümmt, ihn gerade richten, den Pressdruck der Zange verringern.
Werden dann die konfektionierten Kabel in die Vierkantlöcher der Rahmen eingesteckt, werden zuvor die Vierkantlöcher im Plastikgehäuse der Rahmen mit einem 2,0 bis 2,2mm Bohrer aufgebohrt / aufgerundet. Beim Einstecken der Metallbuchse spürt man ein Knacken, wenn sich die Haltezunge des Gehäuses in den Hohlraum des Metallteiles einklickt. Mit einem schmalen Schraubenzieher eventuelle nachschieben.
Bericht zum Crimpen unter <WWW.RC-NETWORK.de> Suchbegriff „MAGAZIN“ „CRIMPEN“.
|
|
weitere AWG Grössen: http://www.nessel.info/html/header.htm#AWG-Querschnitt-Tabelle
|
|
AWG Kabel Grösse
|
in qmm
|
|
|
AWG 28 - 32
|
0,08 qmm - 0,03 qmm
dünnste Servokabel
|
3 x 0,08qmm
|
|
AWG 22 - 26
|
0,13 qmm - 0,35 qmm auch 3 x 0,50qmm
Servokabel (3 x 0,08qmm)
|
3x0,14 / 3x0,25 / 3x0,34
|
|
besonders mit den Crimpkontakten der Serie “N” sind auch die Servokabel mit den Querschnitte 3 x 0,08 qmm und 3 x 0,50qmm gut zu verarbeiten.
Bei den dünnsten Litzen 3 x 0,08qmm muss allerdings bei den Kontaktgrössen der angebotenen “N” Serie, die Laschen zur Umklammerung der PVC Isolierung nach gedrückt werden, besser: für diese dünnen 0,08qmm Kabellitzen sollte der Pressdruck erhöht werden und der Typ “N” der Servo Crimp-Set verwendet werden.
Man kann auch die Kupferlitze bei den dünnsten Litzekabeln doppelt legen, oder den Pressdruck der Crimp Zange “N” verstärken (Pressdruckverstellung)
Die angebotenen “N” Kontaktserie ist für die Kabelquerschnitte AWG 22 - 26 besonders geeignet.
Laschen für die Kabelummantelung: Die Laschen beim Kontakt Typ “N” sind besonders lang. Hier ist es bei dünnen Kabel notwendig / nützlich, diese Laschen etwas zu kürzen, damit diese nicht die Kupferlitze beim eindrücken in die Litze zerschneiden.
Eine Kundeninfo zum JR und Fu Crimp Set “N”
Sehr geehrter Herr Nessel,
von Nessel ergänzt: es geht hier um das Einstecken der mit dem Kabel konfektionierten Servosteckerkontakten, wozu wir hier schon den Hinweis haben, dass die 4-Kantlöcher der Rahmen auf 2,2mm aufgebohrt werden sollen. Besonders von interesse dürfte der Letzte Satz dieses Beitrages sein.
Herr Dr. Rolf Braun schreibt:
Leider liegt das Endmaß der Pressung auch bei diesen Werkzeugen im Bereich der Kabelisolierung ebenfalls bei 2,1x1,7 mm, so dass eine intensive Nachbearbeitung notwendig ist, um sie für die Steckerfassung passend zu machen. 3/10 mm sind doch eine ganze Menge.
Andererseits habe ich, nach einiger Übung, keine Probleme mit den längeren Laschen des Steckertyps N. Wichtig ist hierfür das sorgfältige Einlegen des Steckers in das Presswerkzeug. Dann wird so weit vorgepresst, dass sich das vorbereitete Kabel gerade noch bequem einschieben lässt. Damit sind die Spitzen der Laschen schon so weit vorgebogen, dass sie ihren Weg über die Kabelisolierung finden. Liegt hingegen die Kabelisolierung zu Beginn des Pressvorgangs im Weg, so kann es durchaus vorkommen, dass die Laschen aus der Richtung gedrängt werden. Außerdem sollte das Werkzeug hauchdünn gefettet sein. Dies erleichtert auch das Herausnehmen des fertig gepressten Steckers.
Mit freundlichem Gruß
Rolf Braun
|
|
Kabel AWG 18 - 22
|
0,8 qmm - 0,35 qmm
TAM / AMP Stecksystem
|
|
|
Kabel AWG 22 - 26
|
und Kabel AWG 18 - 22
|
sind die Crimpbereicheder Crimp Zange “N”
|
|
Abb.: pin-set-02-b.jpg
Crimp Kontakte, oben das Band mit den Buchsennkontakten Typ “N”, mit der Stahlblättcheneinlage zur Vermeidung der Weitung der Buchse.
links oben dann der Rahmen zur Aufnahme der Metallbuchse, bzw. des Metallstiftes und dann die Hülle:
oben: liegt das Buchsenkontaktband der “serie “N”
links + rechts jeweils 3 Stiftkontakte der Serie “B”
mitte unten sind 3 Buchsenkontakte der Serie “B”, der Fu Rahmen berührt diese 3 Buchsenkontakte
oben ist noch eine JR Hülle “N”, mit der Griffleiste
die restlichen Rahmen sind Fu oder JR Rahmen.
|
|
Der Unterschied zwischen den beiden Crimp-SET-Typen “B” und “N”:
Beide Typen haben vergoldete Metellbuchsen (für das Servokabel) und Metallstifte (für das Servo-Gegenkabel, oder Kupplungskabel). Im Haltebereich der Kabellitzen haben ide Typen “N” kleine Noppen, die besonders das dünne Kabel bestens halten. Für die dickeren Kabel hat der Typ “N” den Vorteil dass die Metallaschen etwas länger sind und die Ummantelung der Kabel besser umklammert wird. Allerdings muss beim Typ “N” manchmal ein kleines Stück (0,5mm) von diesen Metallaschen entfernt werden, damit diese besser beim Crimpen gerollt werden und dass diese Laschen die dünneren Kabellitzen nicht beschäädigen, oder gar trennen.
Bei den GR Servosteckerbausätzen biete ich immer beide Typen “B” und “N” an, aber auch die Fu Servosteckerbausätze können im Typ “N” geliefert werden.
im “N” “GR SET” und “N” “GR Ku-Ka-SET” ist nach wie vor der Berg Kontakt / FCI mit der Blattfedereinlage beinhaltet. Der Begkontakt (die Metallbuchse, als auch der Metallstift) haben im Crimpbereich der Kabellitzen kleine Noppen eingepresst , das bedeutet einen besserenr Sitz der Servokabellitze.
Der Rahmen in die diese Metallkontakte eingesteckt werden haben bei meinen Produkten die Haltezunge: siehe Kapitel H-Zu.
Die fertigen Stecker der Gegenkabel werden mit einer Hülle versehen, damit die Metallstifte geschützt sind. Gleichzeitig ist in der Hülle in einer Ecke ein kleines Dreieck beim Graupner Stecksystem, das ein falsches Einstecken des Servosteckers (Metallbuchse) verhindert. Siehe auch Hinweise weiter oben.
Servokabel, Kupplungskabel und Verlängerungen 20cm / 1,00m / 1,50m / 2,00m auch in 3 x 0,5qmm PVC verseilten Kabel lieferbar, seit 2002 auch in Silikon. Auch Meterware in PVC flach oder verseilt und Silikonlitze in verseilter Ausführung ist lieferbar. Der Durchmesser der einzelenen Andern ist nur 1,5 mm, auch bei den 0,5qmm Kabeln, auch in Silikon und ist für Crimpungen und den Servosteckerbausätzen bestens geeignet.
|
|
links: die Buchsen-und Stiftrkontakte der Serie “N”, mit dem genoppten Crimpbereich, die Metallbuchse ein Stahlblättcheneinlage
mitte die Kontakte der langjährigen Kontakt Serie “B”
rechts die neue Kontaktserie “A”
alle Kontakte vergoldet, bei Serie “A” ist der Haltesteg niht vergoldet, muss auch nicht sein.
|
|
H - Zu / Haltezunge bei den Rahmen / Plastikteilen:
Die Graupner und Futaba Servokabel Crimp-Set und Kupplungskabel- Crimp-Set sind alle „mit der Haltezunge“ am Lager = beste Qualität. Die Haltezunge gibt beim Einstecken der Metallbuchse oder des Metallstiftes in den Rahmen / Plastikteil den Weg frei, dass das Metallteil in seine Position rutschen kann, aber nicht mehr heraus gedrückt weden kann, außer man hebt die Haltezunge an.
|
|
Achtungt: wenn Sie die Servosteckerbausätze selbst zusammenstellen, beachten Sie, daß immer 3 Metallteile nötig sind und 1 Plastikteil = der Rahmen oder das Gehäuse.
Bei den Kupplungskabel-Set’s = den Gegenkabel Set’s sind 1 Rahmen und 1 Hülle und die 3 Metallstifte nötig.
|
|
Abb.: SERVOKABEL-06-b1-hat.jpg
|
|
GR Verlängerung, 1,15m, Typ “ND”
3 x 0,34qmm verseilt, mit Orginal Stiften und Buchsen Typ “ND”.
GR Servokabel 3x0,34qmm 45cm “ND”
GR Ku-Kabel 3 x 0,34qmm 45cm “ND”
Servokabel 3x0,34qmm 28cm fl
GR Ku-Kabel 3x0,34 flach
Graupner Servokabel 3x0,14 Typ “B”
GR Ku Kabel 3 x 0,14 Typ “B”
GR Servokabel 3 x 0,14 Typ “K”
“ROBBE” Servokabel (Winkelstecker)
“Robbe” Ku Kabel für Winkelst.
FU Servokabel 3x01,4 flach
FU Ku Kabel 3x0,14qmm flach
MPX Servo und Ku-Kabel 3x0,14q
Simprop Servo- + Ku-Kabel
MPX Empf. Akku Kabel: Bu Typ “B”
MPX Empf. Akku Kabel: St Typ “B”
|
Abb.: servokabel-10-8-00.jpg
|
|
Etikette/CRIMP-Zange-09 von Fred Torand, überarbeitet Rudolf Nessel Stand 30.04.2000 / 22.06.2010
Nessel-Elektronik GmbH Giselastr.- 35 D 63500 Seligenstadt
Tel. +0049 6182-1886 Fax (0049) 06182-3703
Bedienungshinweise und Beschreibung der Crimp-Zange „N“
Haftungsausschluss
Ich übernehme keinerlei Haftung für Unfälle oder Schäden die auf eine fehlerhafte oder unsachgemäße Handhabung dieser Zange zurückzuführen sind.
Einleitung
Bei dieser Zange handelt es sich um ein Werkzeug zum lötfreien Konfektionieren von Kabeln mit Futaba, MPX bzw. Graupner - Anschlüssen. Mit ihrem Crimpbereich von „AWG 24 – 30“, ist sie geeignet für Litzen mit einem Querschnitt von 0,08 ² / 0,14 ² / 0,25 ² / 0,34 qmm und 0,50 mm² bei dünner Ummantelung von 1,5mm bis 1,7mm, PVC- oder Silicon-Isolierung.
>Es werden auch 0,75 qmm Silikonlitzen besodners mit der Crimpkontakt Serie “N” ordentlcih gecrimpt, allerdings ist hierzu dann nur das Nessel Silikonkabel 0,75qmm Typ “NEG” mit einem Aussendurchmesser von max. 1.8mm geeignet.<
Ebenso für Empfängerakkukabel und BEC Kabel im Crimpbereich „AWG 24 – 30“.
„AWG 18-22“ ist für die TAMIYA- und AMP- Stifte bzw. Buchsen, mit Querschnitten von 0,34 ² bis ca. 0,75 ².
Bei den lieferbaren Fu-, MPX-, JR / GR - Crimp Set (alle vergoldet) wird hier im Hause zwischen dem Typ „B“ und „N“ und neu “A” unterschieden. Alle Typen sind kompatibel, austauschbar. Die Stifte und Buchsen des Typs „N“ sind im Vergleich zum Typ „B“ mit längeren Laschen versehen. Die Metallteile Typ „N“ sind im Crimpbereich leicht genoppt was einen besseren Halt der gecrimpten Litze und auch einen zuverlässigeren Kontakt bedeutet. Auch für die extrem dünnen Servokabel 3 x 0,08 ² ist der Crimp Set Typ „N“ besser geeignet, hier die Kupferlitze ggf. doppelt einlegen. Die Metallbuchsen „N“ haben eine Stahlblättcheneinlage in der Buchse.
Der Typ “A” hat noch etwas kürzere Laschen für die Umklammeriung der Ummantelung der Litzen.
In kürze finde sie auf dieser Seite eine Abb. der Crimpsatz Serien.
Beachten Sie bitte den Beilagenhinweis bei den Crimp Set Typ „N“.
Die längeren Metalllaschen sollten je nach der Crimpung wie sie die Zange ausführt, bis zu 2mm ggf. 3mm gekürzt werden, da die Laschen, wenn diese nicht nebeneinander gerollt werrden, dann ineinander in die Litze sich einkrallen und dabei die Kabel-Seele der gecrimpten Kabel verletzten könnten.
Crimp Einsätze: Für die Kokam Balancer Kabel (Serie „EH“, „XH“) ist der Crimpeinsatz “A”, wie ihn die Zange beinhaltet nicht geeignet, da der Crimpbereich mit 6mm Backenbreite zu breit ist. Nessel Elektronik hat einen bearbeiteten Crimpeinsatz „C“, mit dem diese Kabel bestens gecrimpt werden können. Die Crimpbacken sind auf 3,8mm bis 4mm symmetrisch abgefräst.
Standartmässig ist der Crimp Einsatz „A“ in der Crimp Zange mit AWG “24-30“ und „AWG 18-24“ enthalten.
Crimp Einsatz „B“ „AWG 14“ und „AWG 24“ ist als Zubehör lieferbar, für AMP / TAM Stecker 0,75 ² bis 2,5 ².
Crimp Einsatz “C” dann für die Sensorkabelkontakte der Serie “EH”, “XH”, FP = TP = Hacker
Vorarbeiten
Trennen Sie die entsprechende Anzahl an Stiften bzw. Buchsen von den Stegen ab und feilen Sie einen eventuellen Grat ab. Spezielle an der Metallbuchse, vorn bei der Buchse selbst
Isolieren Sie das Kabel auf eine Länge von ca. 2-3 mm ab.
Durchführung des Crimpvorganges mit JR / Fu / MPX Kontakten
Nehmen Sie die Zange so in die rechte Hand dass die Zahlen auf den Pressbacken der Zange zu lesen sind.
Anschließend wird die Buchse oder der Stift von der Rückseite aus in die vordere Aussparung „AWG 24-30“ eingelegt und die Zange soweit geschlossen dass die größeren Haltelaschen gerade festgehalten werden, ohne verformt zu werden. Die geöffneten Haltelaschen für die Isolierummantelung sind auf der Seite der eingepressten Zahlen. Die offenen Haltelaschen werden nach oben gerichtet, in den oberen Crimpbacken eingelegt.
Nun wird das abisolierte Kabelende zunächst verdrillt / twisted und soweit in den Pressbereich eingeführt, dass die Isolierung von den Haltelaschen umschlossen wird.
Dann die Zange schließen und pressen bis sie sich von selbst wieder öffnet. Der Crimpvorgang ist nun beendet.
Muss der Vorgang vorzeitig beendet werden, kann die Zange manuell geöffnet werden. Hierzu wird mit einem Schraubendreher der Riegel, der sich im unteren Griffteil am Ende der blauen Isolierung befindet, nach vorne in Richtung Pressbacken gedrückt.
Sollte der gecrimpte Stift oder die Buchse gebogen sein, kann man dies durch vorsichtige Biegen derselben ausgleichen. Verbogene Stifte und Buchsen sind ein Zeichen für zu hohen Pressdruck. Der Pressdruck kann mit der zur Hälfte gezackten und mit einem Plus- und Minuszeichen versehenen Scheibe eingestellt / korrigiert werden.
Fertigstellen der Buchse bzw. des Steckers
Nachdem das Kabel komplett mit Buchsen bzw. Stiften versehen wurde, müssen diese entsprechend der erforderlichen Belegung in den Rahmen / das Gehäuse eingefügt werden. Dabei ist zu beachten, dass der Stift bzw. die Buchse nur dann im Rahmen / Gehäuse sicher sitzt, wenn beim Einstecken ein leichtes Einrasten hörbar oder fühlbar ist. Mit einem dünnen Schraubendreher nachdrücken.
Ku-Ka konfektionieren: Konfektionieren Sie Kupplungskabel (mit Stiften) dann prüfen sie die Hülle, in welcher Richtung diese auf den Rahmen (mit den Stiften) aufgeschoben wird. Wo ist das Impulskabel, wo ist das Massekabel?
Hilfe bei der Fertigstellung: Es ist oft schwierig den Stift / die Buchse in das Gehäuse / Rahmen einzustecken.
Abhilfe schafft hier das Aufbohren der Vierkantlöcher mit einem 2,0 bis 2,2 mm Bohrer. Dies empfiehlt sich nicht wenn die Gehäusewand anschließend zu dünn wird und reißen kann.
Eine elegantere Methode ist die Verwendung eines Hilfswerkzeuges. Dies kann man aus einer Flach- oder Halbrundzange selbst herstellen. In jede Backe der Zange wird mittels Vierkantfeile eine Kerbe mit den Ausmaßen der Plastikaussparung, hier 1,8 mm, quadratisch eingeschnitten / gefeilt. In diese wird dann nach dem Crimpen der Stecker oder die Buchse eingelegt und in Form gepresst.
Links
Information zu den von uns angebotenen Steckern / Buchsen sowie zum Crimpen finden Sie auf unserer Homepage www.nessel.info bottom >CRIMPEN<
Bauteile, Crimp Set direkt: http://www.nessel-elektronik.de/Crimpen/crimpen.html
Telefonische Auskunft, Erläuterungen unter 06182 – 1886 n
Berichte: http://www.rc-network.de >RCN-Magazin< >Crimpen< Beitrag „Crimpen von Servokabeln – vom Anfänger zum Anfänger< von Herrn U. Köster und Crimpen - Herstellung von Servokabeln von Herrn R. Primosch, mit den Kontkten der Serie “N”. Gehe direkt zu:
http://www.rc-network.de/magazin/artikel_03/art_03-0015/art_03-0015-00.html Herr Primosch mit “N” Kontakten
http://www.rc-network.de/magazin/artikel_08/art_08-050/art_050-01.html Herr Köster mit “N” Kontakten
Viel Spaß und Erfolg wünsche ich Ihnen weiterhin beim Hobby,
mit freundlichen Grüßen
Ihr
Rudolf Nessel
auch im Internet http://www.NESSEL-ELEKTRONIK.de und http://wwwNESSEL.INFO
www.modellbau-elektronik.net (grosse Bilddarstellungen)
www.schrumpfschlauch.at
Die „Crimp Zange „N“ 1306“ für AMP und Mate N-LOCK. mit „AWG 22-18“ „AWG 16-14“ „AWG 10-12“
Diese Crimpzange arbeitet genauso wie es oben für die „CRIMP ZANGE „N““ beschrieben, für die TAM / AMP Kontakte mit grösserem Querschnitt geeignet.
|
|
|
|
Abb.: Crimp-Zange-EH-XH-a2.jpg 2-mal im Bild ausverkauft März 2010
|
|
Abb.: Crimp-Zangen-N+EH-XH-a2.jpg
links die Crimp Zange “EH-XH” für die Sensorkabel Kontakte “EH”, “XH” ausverkauft
rechts die Crimp Zange “N” für die Servokabelkontakte und der 2. Bereich ist für die TAM / AMP Kontakte für 0,5qmm / max. 0,75qmm Kabel
limks aussen, mitte: “EH” Buchsenkontakte und Gehäuse
links oben der für die Balancerkontakte bearbeitete Crimp Einsatz “C” zur Crimp Zange “N”
|
|
