 >SCHALT-SKIZZEN<     22.06.2006 (19.08.2009)   # hi 16

 >SCHALT-SKIZZEN< / Stromlaufplan

Pi - Filter  /

Schaltpläne, Gehäuseformen, Pi-Filter usw.
Elektronik rund und um und für den Modellbau

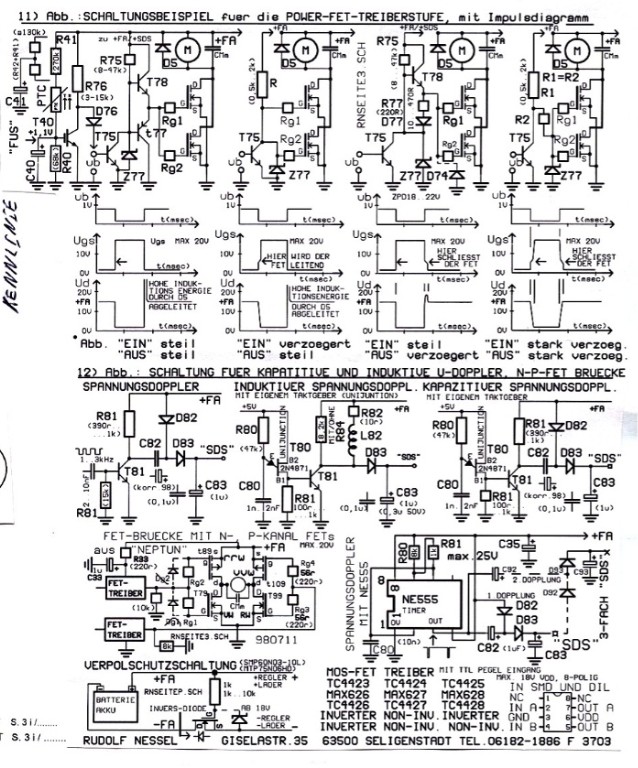

Abb.:  FET S. 3i     Bild FET-3i-a
Schaltungsbeispiele aus dem Anhange der “gelben Seiten 3”  “Die FET-Beschreibung”

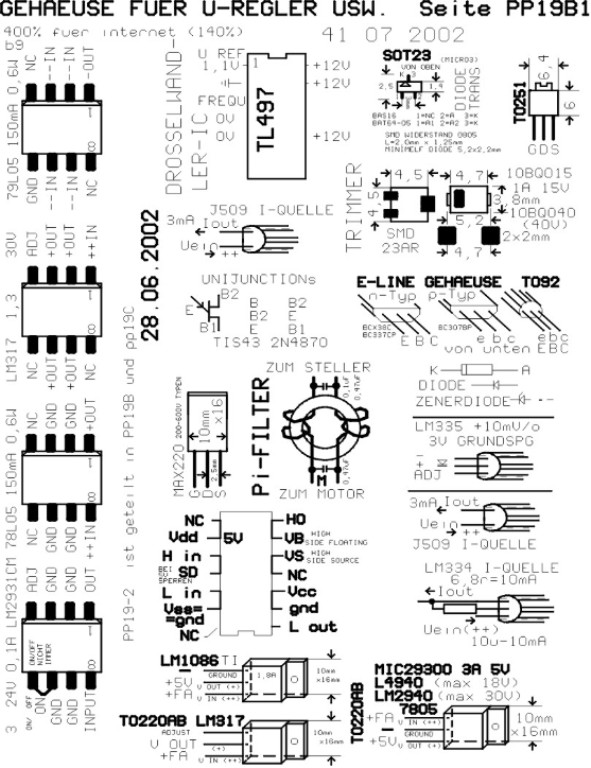

Abb. einige Gehäuseformen aus dem Anhang zu den “gelben Seiten 3”
auch diese Seite wird demnächst druckgerecht gestaltet.  23.06.2002

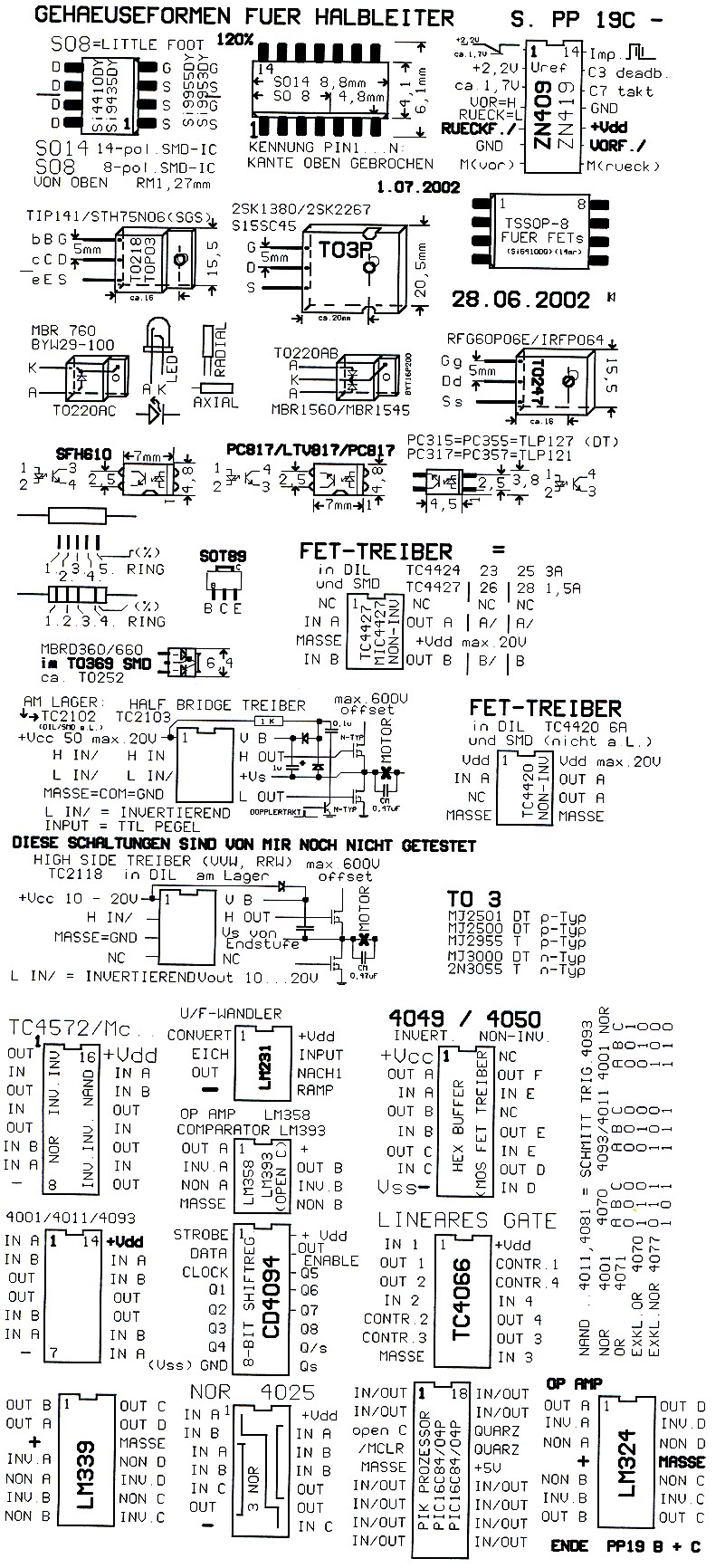

Abb. oben:FET-PP19b-a    (Internet-pcb)  Abb. unten FET-PP19c-a
