ca. 8 Druckseiten
|
10.11.2007 # 13
|
|
|
<SENSORKABEL> >Balancerkabel<
|
|

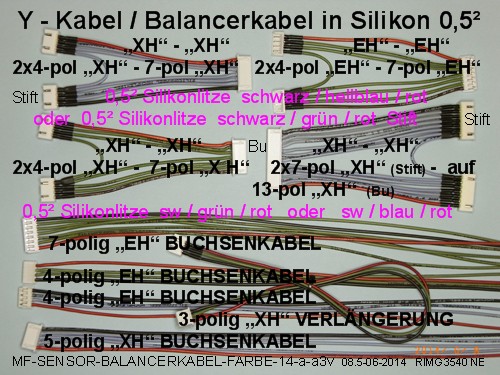

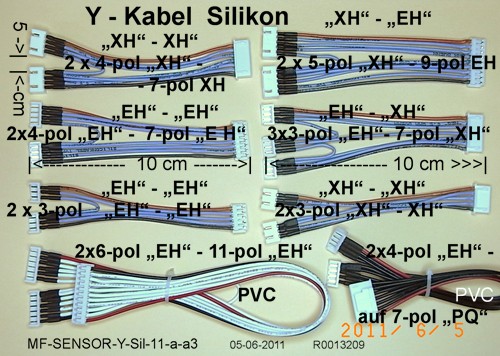

Info zu den Lipo Sensorkabel / Adapterkabel / Anschlusschemata
wo ist “+” und wo ist minus “-”, die 1. und die letzte Zelle
LIPO-SENSOR#BalancerBuchsenkabel
|
|
KOKAM VERLÄNGERUNG mit der Stiftwanne als Steckerleiste 2- bis 12-polig verbessern
SENSOR-VL-KOKAM-verbessern
|
|
Nummerierung der Kontakte einer Buchsenleiste und die Polarität, wo ist 0 V, wo ist die höchste + Spannung.
|
|
SENSOR-UMBAU, von 4-poliger Buchse auf 7-polig
LIPO-SENSOR#Balancerkabel-Umbau
|
|
JR / KOKAM / Futaba Sensor Buchsenkabel, Verlängerunge 2- bis 12-polig, Sensor Striftkabel
|
|
Buchsen Set und Stiftwanne einzeln, um Kabel selbst zu konfektionieren, oder anzupassen.
|
|
Polyquest Stiftkabel ohne Buchsen
und Polyquest auf JR / Kokam / Fu Buchsenleiste, um die Polyquest Akkus im JR Balancer zu balancieren
Polyquest-Adapterumbau Polyquest auf Kokam Adapter: die 5-pol Stiftleiste für 3-polig Polyquest Buchsenleisten passend machen
|
|
Adapterkabel mit BEC Stiftkabel und JR Empfängerakkubuchse
|
|
DUALsky Verlängerungen und DUALsky auf JR / Kokam / Fu Adapter (Buchsenleiste).
|
|
“FP” = Flight Power / Hacker System, FP-Sensorbuchsenkabel, “FP Verlängerungen, “FP” auf JR / Kokam Adapter Kabel 4 und 6-polig.
identisch mit MPX un Sunder Power
|
|
Schulze Balancer System Zubehör
|
|
es folgt fdemnächst das 9-polige Polyquest Adapter Chema für den Jamara “intelli” Balancer
|
|

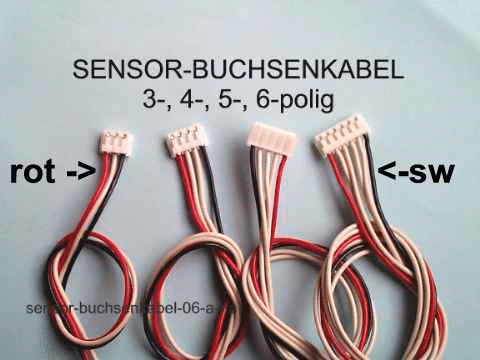

Abb.: Sensor-buchsenBB-06-b-ha1
allgemein gilt: bei den Kokam Buchsenleisten, Serie “EH” schauen sie auf die rechte 6-polige JR / Kokam / Fu Buchsenleiste:
schaut man direkt auf die Kontakte der Buchsenleisten, egal ob JR / Kokam, oder DUALsky oder “FP” = Flght Power / Hacker, so ist der rechte Kontakt immer die Metallbuchse mit dem roten Kabel.
Links dagegen an der Buchsenleiste, ist das schwarze Kabel (-) die erste Zelle im LiPo Pack = 0V und ist gleichzeitig Kontakt #1 an der Buchsenleiste.
Bei DUASLSKY und POLYYQUEST ist es gerade anders, siehe das 3. Bild im Anschluss.
Das nächste Kabel das dem linkesten schwarze Kabel folgt, ist Kontakt # 2 der Buchsenleiste, es ist der +Pol der ersten Zelle = ca. +3,5V, gleichzeitig ist es der “-” Pol der 2. Zelle.
das 3. Kabel, die dritte Buchse # 3 ist der + Pol für die 2. Zelle, gleichzeitig der “-” Pol für die 3. Zelle usw.
Liegt eine 6-polige Buchsenleiste vor, man hat aber nur 3 Zellen, so sind die Kontakte # 1 (-) bis Kontakt # 4 (das höchste “+”) der Buchsenleiste belegt, die anderen Kontakte # 5 und # 6 sind frei.
|
|

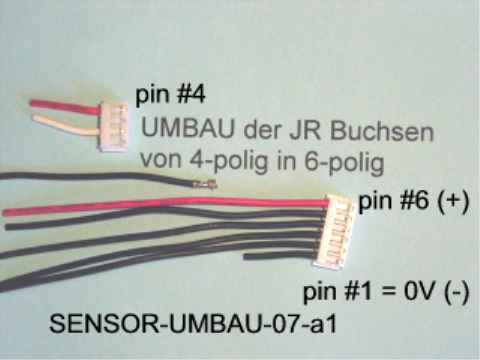

Abb. SENSOR-UMBAU-07-a1
es ist jederzeit möglich, ein 4-poliges Sensorkabel mit einem 7-poligen Buchsengehäuse zuversehen.
Sie entnehmen der 4-poligen Buchsenleiste alle Kabel mit dem Kontakt und schieben den Kontakt der reihe nach in das 6-, 7-polige Buchsengehäuse hinein. Wichtig ist, dass sie mit dem schwarzen Kabel (- 0V) im pin # 1 des Buchsengehäuses anfangen.
Es bleiben dann die Positionen pin # 5, pin # 6 und ggf. pin # 7 frei
|
|
Bestellnummer 58453 bis 58457 auch in Silikon lieferbar dann mit “V” in der Bestellnummer 58457V
|
|
29.03.2008
|
|

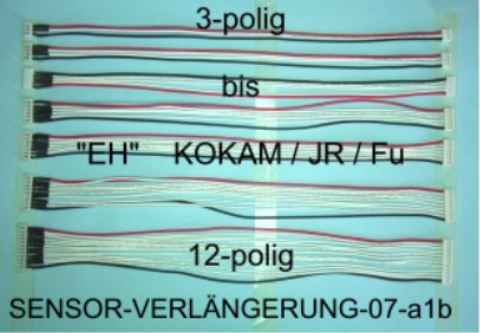

Abb.: SENSOR-VERLÄNGERUNG-07-a1b.jpg

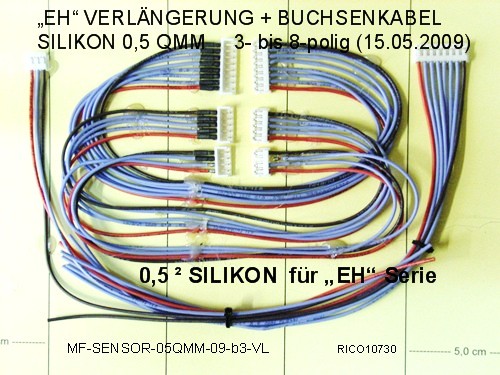

Vderlängerungskabel ca. 25cm
Bestellnummer 58352 bis 5845C (C=12-polig)
|
|
Bild SENSOR-VL-KOKAM-07b besser.jpg “SENSOR-VL-KOKAM-verbessern”
|
|
a) die bis 10.10.2007 ausgelieferten KOKAM / JR / Fu 2- bis 12-poligen Verlängerungen sind teils mit einer Stiftwanne ausgeführt, die in die gecrimpten Buchsengehäuse eingesteckt sind. Diese Verbindung ist nicht optimal, da beim trennen der Akkus vom Adapter oftmals die falsche Buchsenseite sich löst.
c) die erste Verbesserung dieser Verlängerungen erzielen Sie, wenn sie die Buchsenleiste (Rückseite) und die Stiftwanne mit etwas Heisskleber oder Zack Kleber verkleben (rot markiert)
d) ferner entfernen Sie immer die Haken an der Stiftwanne, damit sich die eingesteckte Buchsen- leiste beim Abziehen aus der Steckverbindung lösen kann.
e) auch wenn sie den Stiftadapter “M - M” haben, entfernen Sie auf der Seite auf der die LIPO’s eingesteckt werden, die Haken, sie sind nicht nötig.
Der Stiftadapter “M - M” wird Ihnen unter Angabe der Rechnungsnummer kostenfrei zugesandt. Das ist dann die schnellste Optimierung des ”SENSOR-VL-KOKAM” Kabels, zum Spitzenproduukt wie es unsere Kunden gewöhnt sind. Entschuldigung für die etwas unschöne seitherige Ausführung.
In Zukunft werden die KOKAM VL Kabel dahingehend geändert ausgeliefert
PS bei der neu angelieferten VL Kabelserie ist das Kabel wieder an der Stiftweanne angelötet und diese Nacharbeit gehört der Vergangeheit an. 29. März 2008
b) ist eine Variante mit etwas höherem Aufwand. Hier werden die Buchsenkontakte aus dem Gehäuse entnommen und auf die Lötstiftseite der Stiftwanne aufgesteckt. Zuvor die einzelnen Kabel mit 1cm Stücken des SR 2,0 / SR 2,4 versehen. Sauber löten. Litzchen die fremdgehen wollen zur homebase führen. Nach dem Löten den Schrumpfschlauch über die einzelnen Kontakte schieben, schrumpfen.
Die Haken auch hier entfernen, so löst sich der eingesteckte Lipo besser von der Kontaktstelle.
|
|

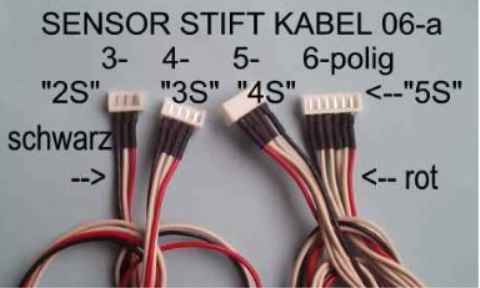

. Abb.: sensor-stiftkabel-06-a-hate.jpg
Bestellnummer 58653 bis 58656 auch in Silikon, dann ein “V” in der Bestellnummer 58656V
Die Kabel sind hier am Kontakt der Stiftwanne angelötet und mit Schrumpfschlauch isoliert. |
|
Abb.:\sensor-buchsenleiste-06-a-hate
KOKAM / JR / Fu Buchsebnleiste Set (ohne Kabel) zum Selbstkonfektionieren diverser Adapterkabel
|
|

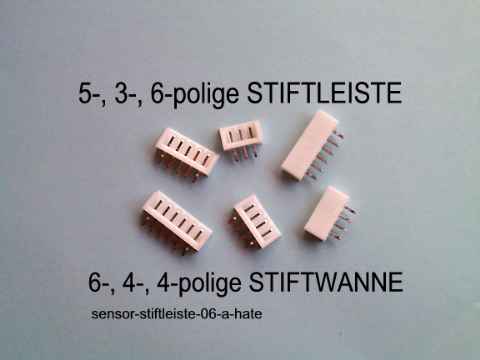

Abb.: n:\EigeneBilder\internet\sensor-stiftleiste-06-a-hate
KOKAM / JR / Fu Stiftleiste / Stiftwanne (ohne Kabel) zum Selbstkonfektionieren diverser Adapterkabel oder Verlängerungen, Bestellnummer 58552 bis 58557 (2-polig bis 7-polige Stiftwanne), die 2-polige Stiftwanne ist nur abgewinkelt lieferbar, die 3-polige gibt es auch abgewinkelt, standart ist der gerade Stift (3- bis 7-polig)
|
|

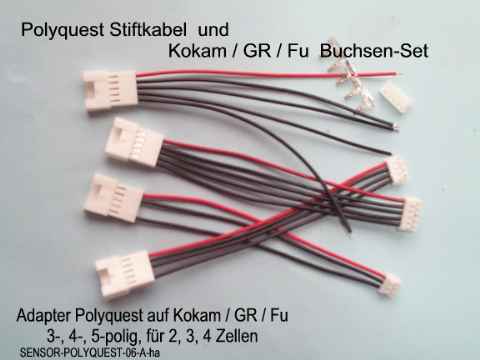

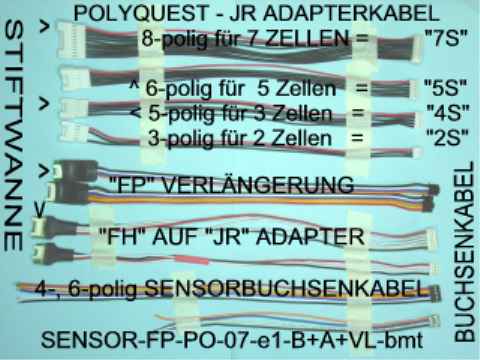

5-poliges Polyquest Adapterkabel auf 3-polig = “2S”, 4-polig = “3S”, oder 5-polig Kokam / JR / Fu Buchsenleiste, um den Polyquest-Lipoakku im GR Balancer kontrolliert (balanced) zu laden
auch 6-pol Polyquest Stiftkabel auf 6-polig JR, 8-pol Polyquest auf 8-pol JR und 10-pol Polyquest auif 10-pol JR Buchsenkabel am Lager
|
|
5-poliges Adapterkabel auf 3-polig, 4-polig oder 5-polig Kokam / JR / Fu Buchsneleiste, um den Polyquest-Lipoakku im GR Balancer kontrolliert zu laden.
Auch 6-polig auf 6-polig Kokam Buchsenleiste ist lieferbar,
ferner sind 8-polig Polquest auf 8-polig Kokam Buchsenleiste am Lager (für die Zukunft)
und 10-polig Polquest auf 10-polig Kokam Buchsenleiste am Lager (für die Zukunft)
Auch 5-, 6- und 9-polig Polyquest-Verlängerungen sind geplant, bis ca. September 2007
mit den 5-, 6-poligen Polyquest Stift Steckerkabel und den dazu passenden Polyquest Buchsen Bausätzen könne sie sich ihre Verlängerung schon jetzt selbst konfektionieren.
|
|

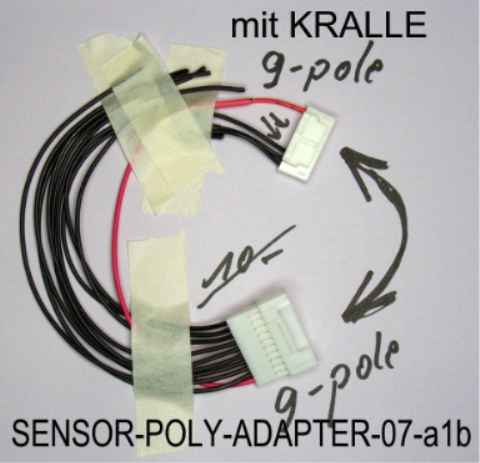

Um alle Lipo’s im Jamara / Natterer Balancer “intelli” zu kontrollieren / balancen, liefern wir demnächst 9-polige Buchsenleisten (Verlängerung) mit Kabel, um hier die nötige Kokam / JR / Fu Stiftwanne anzubringen, um den Kokam / JR / Fu Lipo Akku im “intelli” Balancer zu balancieren.
Anschlusschemata werden demnächst hier auch veröffentlich
|
|
POLYQUEST - Kokam Adapter: die 5-pol Stiftleiste für 3-polig Polyquest Buchsenleisten passend machen:
Abb.: sensor-polyquest-ADAP-5-3-08-a.jpg
die derzeitigen Lipo’s mit Polyquest Buchsenkabel haben teils 3-polig (“2S”), 4-polig (“3S”) Polyquest Buchsenleisten. Diese können in die hier angebotenen Adapter mit 5-poligen Stiftkontaktleisten nach einem kleinen Umbau eingesteckt werden.
, nach dem das rote und nächst Kabel in der Stiftwanne zum 1. schwarzen Kabel hin umgesteckt wurde.
Die 5-polige Stiftleiste mit nur 3 Kabeln ist entsprechendnd umgebaut worden. Das im oberen Bildteil allein eingesteckte Kabel in Position #1 bleibt. Das scharze Kabel in der Position 4 wird nach Position #2 gebracht undd as rote Kabel in der Position #5 wird nach #3 gebracht. das is tide Hexerei. Jetzt kann die 3-polig Polyquest Buchsenleiste (vom Lipo kommend) eingeseteckt werden.
Der Stift mit dem Kabel in der Stiftwanne lässt sich herausziehen, wenn man mit einem schmalen Schraubendreher den oben sichtbaren Konaktteil etwas eindrückt.
|
|

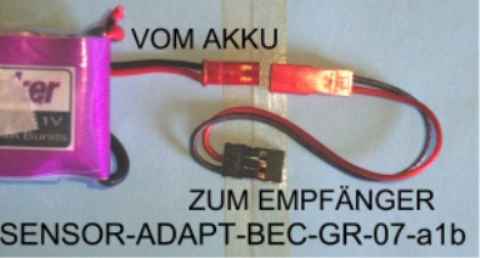

Adapterkabel für 2-polig gefasste LiPo-Empfänerakkus, um den GR Empfänger zu versorgen Bestellnummer 5nnnn
|
|
auch für die Flight Power Serie “FP” (Hacker) kommen Buchsen-, Stift-, Adapter- und Verlängerungskabel an Bord. Diese Serie hat einen Kontaktabstand von 2,0 mm
|
|

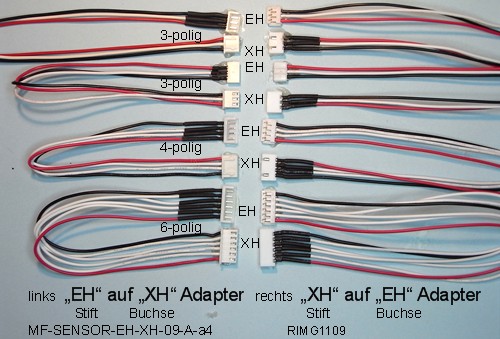

DUALSKY - Adapterkabel auf JR / KOKAM / Fu 3- bis 7-polig sind am Lager

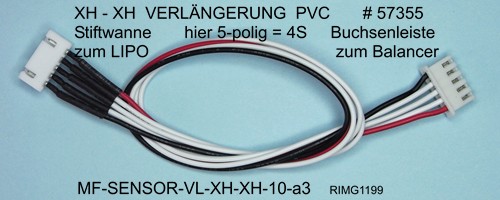

- Verlängerungen 3- bis 7-polig , ca. 30cm lang sind ab Dezember am Lager

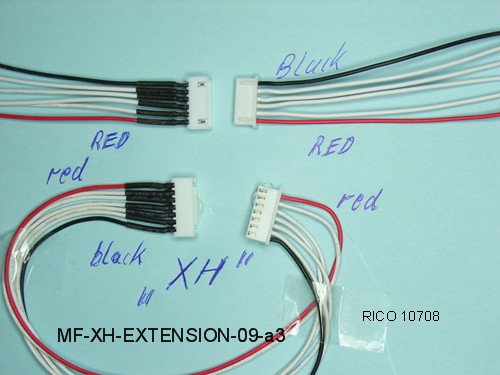

in der Planung sind auch die 3-, 4-,5-, 6- und 7-poligen DUALSKY Verlängerungen und die Buchsenkabel (Serie “XH” siehe www.nessel-elektronik.de >LIPO-Sensor<
schaut man bei der Kokam Buchsenleiste (rechts im Bild) auf die Kontakte, dann ist plus immer rechts. Dieses gilt nur für Kokam / JR / Fu
|
|
Abb.:SENSOR-DUAL-07-c2-EX+VL #230.jpg
11.11.2007
|
|

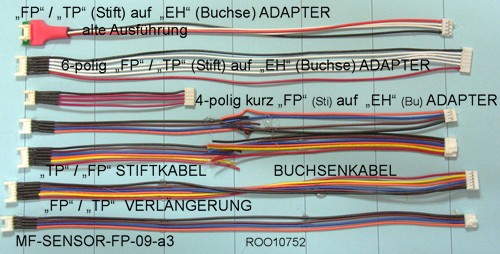

Abb.: SENSOR-TP-07-d4-alle.gif

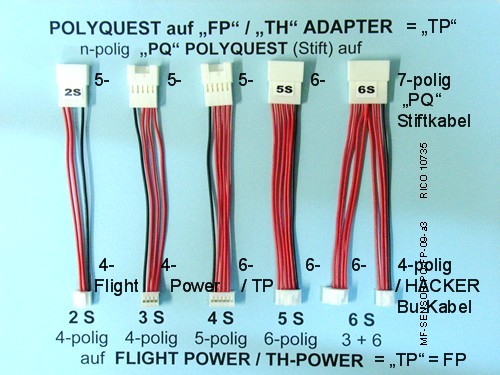

jetzt wie allgemein “TP” = Thunder Power statt “FP” = Flight Power / Hacker genannt
links: 6- und 4-polige “FP” = Flight Power / Hacker Verlängerung (Original Hacker)
rechts unten: 4- und 6-polige “FP” = Flight Power / Hacker Adapterkabel auf Kokam / JR / Futaba
rechts oben: 4- und 6-polige Sensor Buchsenkabel “FP”,
|
|

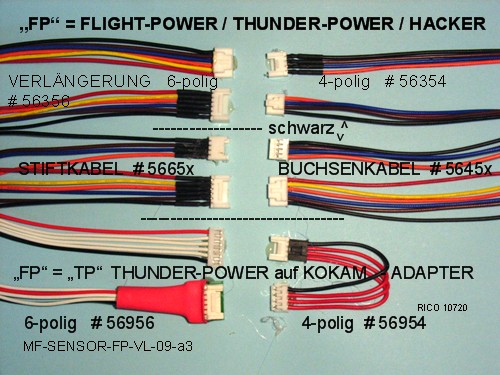

Abb.: SENSORKABEL-TH=FP-07-a1d-gif.gif
oben: 4- und 6-polig Buchsenkabel “FP” = “TH” Flight Power = Thunder Power
4- und 6-polig “FP” = “TH” Verlängerung
4- und 6-polige “FP” = “TP” Flight Power auf Kokam Buchsen Adapter |
|
|
|
|
|
alle Artikel finden Sie auf der homepage www.nessel-elektronik.de
>SENSOR LIPO< hier sind sie auf der informations seite www.nessel.info
|
|
|
