  hier ist die Seite mit den technischen Informationen zum hart PVC Schrumpfschlauch hi 10
sie möchten unser Angebot sehen und kaufen       gehe gleich zu
12.12.2015
 http://www.nessel-elektronik.de/SCHRUMPFSCHLAUCH/schrumpfschlauch.html

die aktuelle Angebotsstartseite von Nessel, gehe zu
http://www.nessel-elektronik.de/

ca. 6  NE Seiten       <SR>

            17.08.2009  hier Information zum Schrumpfschlauch    hi # 9

             SCHRUMPFSCHLAUCH-fuer-LIPO


SCHRUMPFSCHLAUCH Thermoplast
Themen:  PVC Schrumpfschlauch ist ein Thermoplast
  Ethanol-, Alkoholbeständigkeit

elektrisches Verhalten     wärmebeständigkeit, statisch usw.

       wer, was, für welchen Einsatz:
gehe zu
SCHRUMPFSCHLAUCH-hart-PVC oder PolyOlefiner

 richtige-groesse   für die Akkus wählen

Polyolefiner-SR   für Stecker und Lötstellen

     rohs-konform   chemische Elemente

Hart PVC Schrumpfschläuche im Bild

CHRISTA-SET   zum Christa Set 2013, Inhalt und im Bild (Set 2009):

PolyOlefiner für Stecker und Lötstellen mit Kleber “dual wall tube”
Info, gehe zu
PolyOlefiner

Schrumpfschlauch zertifikat











PVC ist ein thermoplastischer Kunststoff, eine Zertifizierung für den Schrumpfschlauch PVC, hart
der aus Vinylchlorid durch Polymerisation hergestellt wird. Der verwendete Hart - PVC enthält auch Weichmacher, und verschiedene Additive (z. B. Calcium / Zink-Metallseifen, Stabilisatoren und Farbpigmente).
12.12.2015

Beim Extrudieren werden die Oberflächeneigenschaften des Schlauches bestimmt (hochglanz poliert / seidenmatt / matt).

Nach dem Extrudieren wird das noch heiße Material aufgeweitet und sofort abgekühlt. Beim erneuten Erhitzen während der Anwendung nimmt das Material wieder den alten, nicht aufgeweiteten Zustand ein.

Zertifikation des PVC Schrumpfschlauches,
hier z. B.   SR 60    95 mm x 0,13 mm     gelb
Temperaturbereich / Einsatzbereich -20 ° bis  + 85 °C   bis +105 °C
Schmelzpunkt   ca. + 130 °C
Durchschlagfestigkeit  20 kV / mm
Schrumprate  (quer für den Durchmesser) “TD Change”  45 % bis 50 %
Schrumpfrate   (längs, für die Länge)          “MD Change”   8 % bis 15 %
Farben durch Pigmentzugabe (Firmen spezifisch, anorganische / organische Substanzen)
Oberfläche hochglanz poliert
keine UL Listung,
selbst verlöschend / self-Extinguishing (brennbar)
nicht antistatisch
ROHS konform   Listung der
Chemische Elemente
ferner stichprobenartige Untersuchungen im CAL Analytisches Labor, DA-Arheiligen, Dr. Walter Hempe
REACH Zertifizierung
Ifür unsere Importware der Schrumpfschläuche aus PVC  und dem PoliOlefinen Schrumpfschlauch gilt, dass nach offiziellen  Test Reports der Analytikfirma  SGS  (Fernost) in keinem der durch die Fa. Nessel Elektronik GmbH in den Verkehr gebrachten vorgenannten Waren, besorgniserregende Substanzen (apprehension alarming incedention elements) über dem zulässigen freien Bereich bis 0,1% (w/w) / 1000 ppm enthalten sind.
Wir sind uns bewusst, dass wir die Prozesse für die Einstufung nach Artikel 59 und die damit  verbunden Kommunikationsprozesse nach Art. 31 und 34 der REACH Verordnung auch bei künftigen Änderungen weiterhin zeitnah verfolgen und unsere Kunden, die diese Ware weiter verarbeiten, hier informieren werden.

Lieferung des Schrumpfschlauches / Schrumpfschlauch PVC / hart PVC Schrumpfschlauch in flachgewalzter Ausfühurng. Zum Konfektionieren von Akkupacks / Lipo’s

Ethanol-, Alkoholbeständigkeit der hart PVC Schrumpfschlauches:
Konzentrierter Alkohol / Ethanol 96% nach Kategorie 1 / 3
in der Kategorie 1 ist er beständig gegen Alkohol bei Raumtemperator von 20°C
in der Kategorie 3 ist er bedingt beständig bei einer Temperatur von 50°C
gegen verdünnten Alkohol / Ethanol 50%  ist der hart PVC Schrumpfschlauch beständig gegen Alkohol bei Raumtemperator von 20°C (CAL)

       Schrumpfschlauch für Akkus “hart PVC Schrumpfschlauch”
                                 der Unterschied im Einsatz:
Im Modellbau wird zum Einen Schrumpfschlauch für die LiPo’s / Akkus und Akkupacks benötigt. Dieser Schrumpfschlauch soll nach dem Schrumpfen hart, unbeweglich sein. Den Akkupack, die Lipoo-Zelleneinheit unbeweglich machen. Hier wird der “hart PVC Schrumpfschlauch” / “Schrumpfschlauch in PVC” verwendet. Der in vielen transparent Farben und Vollfarben, mit einem Durchmesser von SR 9mm bis SR 187mm am Lager ist.
Die Durchmesserangabe hat die vorgestellte Bezeichnung “SRnnn”; “SR 41” ist ein Schrumpfschlauch mit 41mm Durchmesser (vor dem Schrumpfen, er schrumpft max. auf die Hälfte)
ferner ist das Flachmaß x Dicke in unseren Listen angegeben, mit dieser Darstellungsform:
z. B.  68 x 0,13mm für den zuvor erwähnten “SR 41”.
Zum Angebot des hart PVC Schrumpfschlauches:
SCHRUMPFSCHLAUCH PVC Angebot nach Grösse


    Elektrische und Verhaltenstechnische Eigenschaften von hart “PVC Schrumpfschlauch” (allgemein)
“Hart PVC Schrumpfschlauch ist ein hoch isolierendes Material, das sich statisch / elektrisch aufladen kann und es so zu statischen Entladungen kommen kann.
n
Wärmebeständigkeit: allgemein schrumpft der Schrumpfschlauch unter Einwirkung von Sonneneinstrahlung und Heißluft-Gebläsen. Die max. Schrumpfrate hat der “hart PVC Schrumpfschlauch” bei ca. 130 °C erreicht.
Die Schrumpfrate unserer “hart PVC Schrumpfschläuche” ist 2 : 1  das ist allgemein so.
Hart “PVC Schrumpfschlauch” kann nicht mit dem Feuerzeug geschrumpft werden, da er dabei entflammt. Trotzdem ist er selbst verlöschend / self-Extinguishing.

Der Flammpunkt für den “hart PVC Schrumpfschlauch” liegt bei ca.   °C

Wasserdicht? der “hart PVC Schrumpfschlauch” legt sich beim Schrumpfen eng aneinander, eine wasserdichte Stelle ist dies aber nicht, da kleinste Spalten und Rillen für einen Medienaustausch zwischen innen und aussen vorhanden sind. Um es wasserdicht zu bekommen, müssen weitere Massnahmen getroffen werden (z. B. abdichten mit Silikonpaste).


und  für Kabel  und Stecker  der PolyOlefine Schrumpfschlauch
Der Schrumpfschlauch der an den Kabellötstellen und anderen Isolierstellen verwendet wird, soll möglichst weich und geschmeidig sein und nach dem Schrumpfen auch beweglich, biegbar bleiben. Hier bieten wir standartmäßig nur den hochwertigen, matten PolyOlefinen, oder >PolyOlefinen Schrumpfschlauch< an, der äußerlich sich etwas mehlig angreift und matt ist. Der PoyOlefine wird auch in vielen Farben (rot, schwarz, gelb, grün, blau, weiss usw. angeboten, auch in klar. Nicht alle Farben und Grössen sind am Lager bei Nessel.
Dieser PolyOlefine schrumpf im allgemeinen 2 : 1 (also 50%), es gibt aber auch Sorten die 3 : 1 / 4 : 1 / 6 : 1 schrumpfen können. Dieser PolyOlefine wird allgemein mit dem Durchmesser (vor) angegeben. Ist keine weitere Angabe gemacht, schrumpft er 2 : 1. Handelt es sich um einen PolyOfinen mit einem höheren Schrumpfvermögen, dann gibt man gern den Durchmesser vor dem Erhitzen an : dann den minimal möglichen Durchmesser nach dem Schrumpfen, z. B.  SR 15 : 5 mm  eine Schrumpfrate von 3 : 1. Dieser 3 : 1 schrumpfende PolyOlefine ist natürlich teurer, als der Standart mit einer Schrumpfrate von 2 : 1. Das Flachmass wird hier nicht immer angegeben, wir sagen es in unserem Verkaufsangebot spezielle bei den größeren PolyOlefinen an.
Zum Angebot des PolyOlefinen, mit diversen Angabe-Parametern (diese variieren), die aber immer den gleichen PoloyOlefinen meinen:
http://www.nessel-elektronik.de/PolyOlefine/polyolefine.html#48-13-in-METER

wir haben standartmäßig den dünnwandigen PolyOlefinen am Lager, (Wandstärke ca. 0,15 bis 0,25mm vor),
von manchen grössen auch den dickwandigen mit 0,4mm bis 0,6mm, die grösseren grössen 0,6 bis 0,8mm, die dann abriebfester snd.

  Dann gibt es auch den PolyOlefinen Schrumpfschlauch mit Kleber, mit dem die Lötverbindung auch zwischen Steckergehäuse und der Kabelisolierung fixiert werden. So kann die PVC / Silikon Ummantelung des Kabels nicht mehr freigelegt werden. Es gibt langfristig keine blanken Kabelstellen, wenn der Stecker angesteckt und wieder abgezogen werden. Bei uns sind diese PolyOlefinen Schrumpfschläuche mit einem “K” bei der Durchmesserangabe gekennzeichnet., z. B.:  SR 6,4 sw K   6,4mm Durchmesser vor dem Schrumpfen, in schwarz mit Kleber (Heißkleber, ähnlich dem Kleber aus der Klebepistole).
Oder SR 13,0 K : 3,5  also 13,0mm Durchmesser vor dem Schrumpfen, mit Kleber, er schrumpft minimal auf 3,5mm. Die Farbe muss noch für die Bestellung angegeben werden.
Zum Angebot der PolyOlefinen mit Kleber:
http://www.nessel-elektronik.de/PolyOlefine/polyolefine.html#MIT-KLEBER


Wählen der richtigen SR - Grössen beim >hart PVC Schrumpfschlauch< für die Akkus und Lipo`s
der hart PVC Schrumpfschlauch wird mit dem Heißluftgebläse (Föhn) geschrumpf. Wird seine Umgebungstemperatur von z. B. 25 Grad auf 50 Grad erhöht, so schrum,pft er ein bischen und behält dann dieses Mass bei, bis eine weitere Temperaturerhöhung stattfindet. Das ist der Grund warum die Schrumpfschläuche reissen, wenn sich der Akku erwärmt. Seine Maximale Schrumpfung erfährt der normale hart PVC Schrumpfschlauch bei ca. 120 Grad.

Langfristiger Sicherheit: Damit der Schrumpfschlauch, der mechanische und er elektrische Schutz nicht schon bei der geringesten Erwärmung des Akku reißt, sollte man den Anfangsdurchmesser (vor dem Schrumpfen) 30 % bis 50 % größer wählen, als es erforderlich wäre. Dies ist meine Empfehlung seit Jahrzehnten an die Modellbauer.
aber:
Schönheit der Akkuenden: Dieses größere Maß hat allerdings einen kleinen Schönheitsfehler, dass sich der Schrumpfschlauch am Ende der Zellen (Akkukopf) nicht ganz glatt legt, sondern etwas wellig bleibt.
Deshalb wählen die Akkukonfektionierer einen Schrumpfschlauch-Durchmesser, der gerade für den Akkudurchmesser ausreicht. So geht die Arbeit (das Schrumpfen) schneller und die umgelegten Enden am Akkukopf bleiben glatt: es sieht schöner aus.
Es sieht zumindest bei einem neuen Akku, der sich noch nicht erwärmt / erhitzt hatte schöner aus. Wenn er allerdings einmal warm wird (50 °C), bekommt die Schönheit vielleicht schon Risse.
Nun, was tun, das ideale Mass selbst wählen: Schönheit um jeden Preis, oder eine langfristigere Sicherheit.

Die Litium Polymären Akkus = Lipo  reagieren sehr schnell negativ auf einen sich verengenden Schrumpfschlauch. Sie werden innerlich mechanisch beschädigt und danken es mit einer schnellen weiteren Erwärmung auf dieses Pressen, bis zum Brand des Lipo`s. Dies ist die Folge davon, dass die Lipo`s keine Stahlhülle haben, die den Druck abfangen.

Älterer Teil, nicht überarbeitet am 13.03.2010 für NiCd Zellen
Die Einzelzelle hat einen Durchmesser von 22,5mm. Um diese Zelle einzeln, oder in Stangen “In-Line” einzuschrumpfen wird der SR 24, mindestens der SR 23 benötigt, wobei diese “SR”-Masse” für den Durchmesser des Schrumpfschlauches vor dem Schrumpfen stehen.
Die zweite Größénkomplex in unseren Listen und bei den meisten Kollegen, ist das Flachmass und die Dicke des Schrumpfschlauches vor dem Schrumpfen.
SR 24  37 x 0,13mm  hat also ein Flachmass  von 37 mm  mit einer Wandstärke von hier  0,13 mm. Andere Wandstärken sind möglich und bezeichnet. Wandstärken zum Beispiel 0,07 / 0,10 mm /  0,15mm und dicker.

Sollen 2 Zellen, oder 2 “In-Line”  Akku-Stangen nebeneinander eingeschrumpft werden, wird der SR 40 bis SR 48 benötigt. Wird der 67 x 0,13mm, oder 68 x 0,13mm Schrumpfschlauchtyp gewählt, mit einem Durchmesser SR41mm bzw. SR 40  = 40mm, so passen die beiden “In-Line” Akkupacks gut hinein.
Auch können in diese SR-Typen die Akkuzellen querliegend eingeschrumpft werden, inkluse der Kabelbrücken / Akkuverbinder-Brücken.
Akkukonfektionierer bevorzugen sogar den 64x0,13, da sich die Schrumpfschlauchenden
sehr schön um den Akkukopf herumlegen.

Bei den 3000er Zellen könnte der SR 44 / SR 47 / SR 42 der Günstigere sein. SR 39 / SR 40 passt hier nicht.

Sollen 4 Zellen im Quader eingeschrumpft werden, also 4 “In-Line” Sub “C” Akkupacks im Quader (neben-und übereinander), dann wird der SR 55 bis SR 60 benötigt, mit einem Flachmass von 87 x 0,13 mm  bis
 95 x 0,13mm.

  ROHS - konform     Daten, chemische Elemente http://www.nessel.info/html/rohs-konform.html#Chem-Elemente

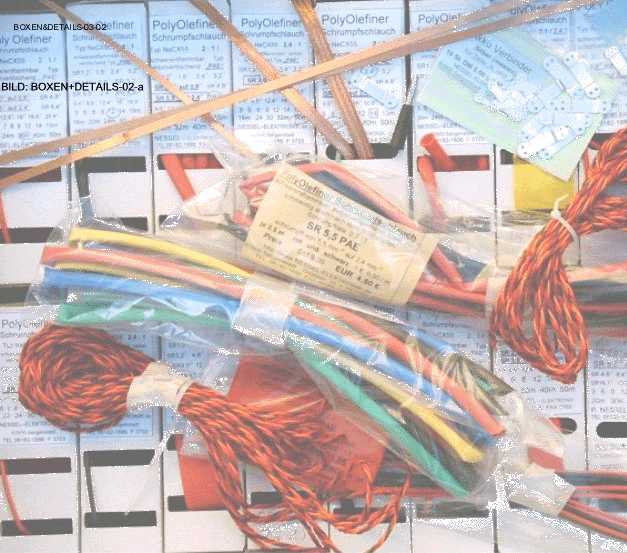

Der Poly-Olefine Schrumpfschlauch für Kabel und Lötstellen.
Er bleibt nach dem Schrumpfen weich und geschmeidig. Dieser Schrumpfschlauch kann  auch mit dem Feuerzeug geschrumpft werden. Das hochwertige Material ist matt, selbstverlöschend = Typ NeCx55” oder halogenfrei.   Standartmäßig führen wir diesen Poly-Olefinen Schrumpfschlauch in  rot und schwarz. Viele Größen sind auch in grün, blau, gelb, weiss oder transparent am Lager. Der Schrumpfschlauch wird in Meterstücken, in Sortimenten, in Boxen oder auf Großrollen geliefert.

Das richtige Maß bei den PolyOlefinen Schrumpfschlauch
Mit dem PolyOlfeinen Schrumpfschlauch werden in erster Linie Stecker, Lötstellen und Kabel isoliert und eingeschrumpf. Diese Teile halten einen hohen Druck aus, ohne selbst beschädigt zu werden (entgegen den Lipo`s). Auch ist dieser PolyOlefine Schrumpfschlauch zäh und reißt nicht so schnell, wie der >hart PVC Schrumpfschlauch<.
Mit dem hochschrumpfenden PolyOlefinen Schrumpfschlauch z. B. 4 : 1  kann man auch grosse  Durchmesserunterschiede der zu isolierenden Materialien (Stecker und Kabel) überbrücken.

  .t                                             “CHRISTA SET 2013”   für 8,50 €     + Porto            11.07.2013

         29 x 0,5 m = 14,50 m des PVC Schrumpfschlauches der nachfolgenden Grössen im Set 2011

SR 09

SR 41 gibt den Durch-
messer des Schrumpf schlauc-
hes an
SR 41 = 41 mm Durchme sser vor dem Schrumpf en



68 x 0,13 mm gibt das Flach-
maß des Schrumpf schlauch- es an und die Dicke der Folie,

 Dicke hier also 0,13mm vor d. Schrump- fen



14 x 0,08

schwarz

50 cm

neu dazu in 2011

SR 11

17 x 0,08

Transparent – grünstich

50 cm

Zelle „AA“ 10,5

SR 17

26 x 0,10

Transparent – blaustich

50 cm

Zelle  “S” 14

SR 18

27 x 0,10

gelb

50 cm



SR 19

29 x 0,10

Blau – transparent

50 cm



SR 24

37 x 0,10

schwarz

50 cm

In – Line SUB „C“ / “SC”

SR 24

37 x 0,10

transparent – klar

50 cm

In – Line SUB „C“ / “SC”

SR 24

37 x 0,10

weiss      neu

50 cm

In – Line SUB „C“ / “SC”

SR 27

42 x 0,08

grün / türkis

50 cm

Für LiPo’s   (dünn)

SR 29

45 x 0,13

rot – transparent

50 cm

In – Line SUB „C“ / “SC”

SR 33

53 x 0,10

transparent  klar

50 cm

Mono Zellen 33, 9V Block

SR 37

58 x 0,10

transparent – grünstich

50 cm



SR 41

64 x 0,13

transparent –  blaustich

50 cm

SUB – „C“  parallel /  serielle ===  eng

SR 41

68 x 0,13

transparent –  klar

50 cm

SUB – „C“  parallel  | | | | / serielle == =

SR 41

68 x 0,13

rot

50 cm

SUB – „C“  parallel  | | | | / serielle == =

SR 42

68 x 0,13

gelb

50 cm

 4 x 1600mAh im Quader

SR 42

69 x 0,13

Lila

50 cm

 4 x 1600mAh im Quader

SR 41

69 x 0,10

grün / hellgrün – türkis

50 cm

SUB – „C“  parallel  | | | |  / serielle  = ==

SR 42

70 x 0,13

transparent – blaustich

50 cm

4 x 1600mAh  im Quader

SR 47

77 x 0,13

weiss

50 cm

 2 x Sub „C“ In-line   oder

SR 47

76 x 0,13

blau

50 cm

Dreierpack 3000er Zellen

SR 47

76 x 0,13

orange

50 cm

für Lipo’s

SR 53

83 x 0,13

transparent – klar

50 cm

4 Sub „C“ in-Line Stangen im Quader ?

SR 57

87 x 0,13

rot

50 cm

neu dazu in 2011

SR 57

87 x 0,13

orange transparent

50 cm

4 Sub „C“ im Quader

SR 57

87 x 0,13

schwarz

50 cm

für Lipo’s

SR 60

95 x 0,13

transparent - blaustich

50 cm

neu dazu in 2011

SR 60

95 x 0,13

blau – transparent

50 cm

4 Sub „C“ im Quader

In SR 66 verpackt

105 x 0,13

transparent – klar

54 cm

Grössen bis 295x0,13 = SR 187 am Lager



Abb.: CHRISTA-SET-2007-a2-a1-gif.jpg
Das hart PVC “Christa Set 2005”  mit dem zugelegten hellgrauen (silberfarben) Schrumpfschlauch und aufgelegtem PoyOlefine Schumfpschlauch

  Abb.: MF-CHRISTA SET 2009-11-a3    mit RAL Vergleich
 “Christa Set 2009” 26x0,5m hart PVC Schrumpfschlauch für Lipo`s uned Akkuzellen

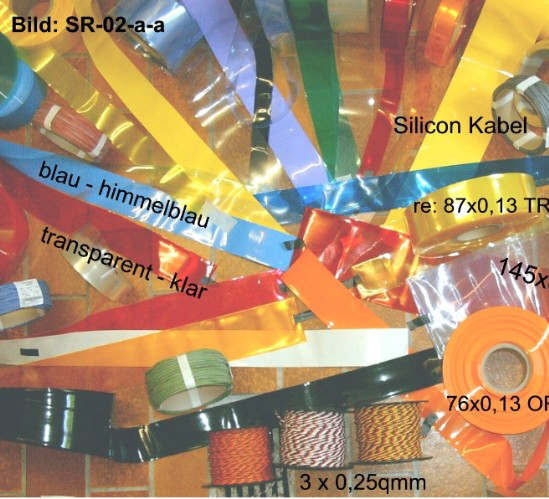

Bild der hart PVC Schrumpfschläuche mit dem Farbenstand von 2002
hinzugekommen sind die Farben  hellgrau (silber),  sattes blau (hier im Bild ist himmlblau), grün (grelles grün / türkis grün)


Abb.: SR-02-a-tklein.jpg     ein BIld aus 2002, heute im wesentlichen noch gültig
im Vordergrund die hochflexible Servolitze JR, Fu, MPX Farbe
links Silikonkabel blau ca. 1qmm. bzw. 1,5qmm grün
