diese Seite ist eine rein technische Informationsseite.
Bilder in DIN A4 gehe zu: http://www.modellbau-elektronik.net/
|
|
|
>GOLDSTECKER< und >Mehrpolige<
|
|
|
auf dieser Seite finden Sie technische Informationen rund um die:
>GOLDSTECKER< >GOLDVERBINDER< 1-polig / mehr-polig
ABS / Polyamid (Nylon ähnliches Gehäusematerial)
|
|
Goldstecker/goldstecker Angebot
MPX-HOCHSTROMSTECKER/ORIGINAL-MPX Angebot
zum Angebot der “Mehrpoligen”: “MPX”, “NE” und “V” HSTR Hochstromstecker, T-Stecker, XT 60, XT 90, EC 3, EC 5, AMP, TAM, Sub “D” Steckverbinder, Graue-MPX 3-pol / 4-pol / 5-pol:
Mehrpolige/mehrpolige.html mit Untergruppen
8mm Goldverbinder Maße
|
|
0,8 bis 2 mm GOLDVERBINDER von 0,8mm bis 2
|
|
GOLDVERBINDER-D+B Bild Doppelstecker mit “BS”
|
|
2+4mm Goldstecker “S”+”L” mit Lamelle, technische Details
|
|
5,4mm 6mm 8mm-Goldstecker geschlitzt und Lamelle / Federkorb im Bild
|
|
HSTR-Material Gehäuse Material der 6-poligen Hochstromstecker
|
|
Bedienungsanleitung / Einbauanleitung

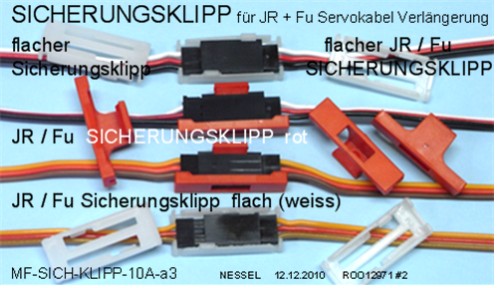

SICHERUNGSKLIPP-HSTR schwarz für “MPX” und “NE” HSTR
|
|
ULTRA-DEANS T-Stecker XT60 T-STECKER-vermasst
|
|
Zugentlastungsplatine für HSTR Original MPX / Nessel “NE” / Do-Ko-Bu Typ “V”
|
|
Hochstromstecker, neu die-GELBEN-HSTR und grün mit Ring Typ “BE”
|
|
Chemie der Gehäuse ABS, Polyamid, Spezial Kunststoff mit Gasfaser
Chemie-der-Kontakte Nickel + Gold in den Kontakten, Temp. Bereich der Goldis
Bericht folgt: Lötung der XT60, MPX HSTR, XT90, Ultra Deans = T Stecker
|
|
HSTR-STIFTKONTAKT
|
|
Testbercht für Goldis 14.09.2011 http://www.elektromodellflug.de/oldpage/hochstromst/hochstromstecker.
|
|
GOLDI-kompartibilität
|
|
„ D “ 2mm “Profi” Goldstecker mit Buchse zum Teilen: im Bild: mitte
vergoldete 2mm “Profi” Goldstecker, mit der hochwertigen Lamelle von „MC“ kann in Stecker und Buchse geteilt werden, womit man ein preiswertes Teilpaar erhält. Der Stecker und die Buchse werden mit 2,4mm bzw. 3,2mm Schrumpfschlauch eingeschrumpft / isoliert. Dieser Stecker ist besonders für Kabel bis 1,5qmm geeignet. Wer den Stecker nicht teilen möchte, kann die einzelne 2mm Goldbuchse der Serie “S” oder “L” mit verwenden. Ansonsten wird der Stecker und Buchse eingeschrumpft, kein Griff lieferbar.
„ B “ 4mm “PROFI” Goldstecker im gleichen Bild ist der 4mm Goldstecker “B” zum Teilen abgebildet, mit der hochwertigen, gedrehten Lamelle von MC. Der Stecker kann in Stecker und Buchse geteilt werden, womit man ein hochwertiges 4mm Teilpaar erhält. Der Stecker und die Buchse werden mit 5,5mm bzw. 6,4mm Schrumpfschlauch eingeschrumpft / isoliert. Dieser Stecker ist besonders für Kabel von 1,5qmm bis 4qmm ( 6qmm ) geeignet. Wer den Stecker nicht teilen möchte, kann die einzelne 4mm Buchse aus der “S” Serie mit verwenden, Die Goldbuchse der Serie “L” ist zu kurz.. Es ist kein Griff lieferbar.
Die Kabel werden stumpf angelötet, es gibt auch Kollegen die sich an der Drehbank eine Einlötverftiefung eingebohrt haben.
Alle Größen des PolyOlefinen Schrumpfschlauches (von 1,6 bis 65 mm) gibt es auch mit Kleber.
|
|

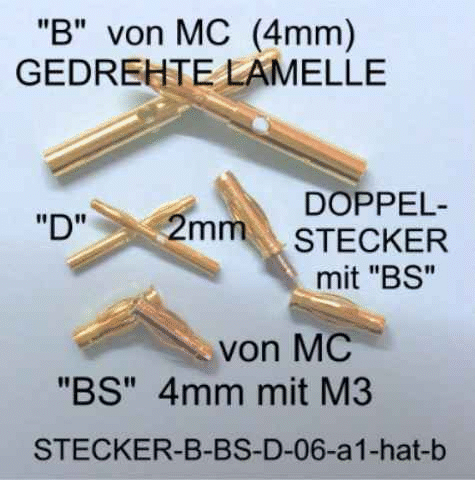

Abb. stecker-B-BS-D-06-a1-hat-b.gif zeigt alle Orginal MC Lamellenstecker unseres Programmes
“B” “Profi” 4mm Goldi von MC, ein 4mm Stecker, mit der hochwertigen, gedrehten Lamelle, zum Teilen in Stecker und Buchse.
“D” “Profi” 2mm Goldi mitte links: 2mm Goldstecker von MC Typ “D”, zum Teilen.
|
|
|
in der Abbildung oben, mitte rechts:
Der kurze 4mm Stecker Typ “BS”, mit der als M3 Gewinde
ausgebildeten Einlötvertiefung, aus der “MC” Serie und die Serie “C” ist heute im Angebot.
Er kann z. B. auch stumpf auf den Akku aufgelötet werden und so eine Einsteckverbindung für den Akku gebildet werden.
Als Buchse zum Stecker “BS” kann die vergoldete 4mm Buchse “S”, oder die kurze Goldbuchse “L” verwendet werden. auch gibt es jetzt die 6-kant Goldbuchse aus der Serie “L”.

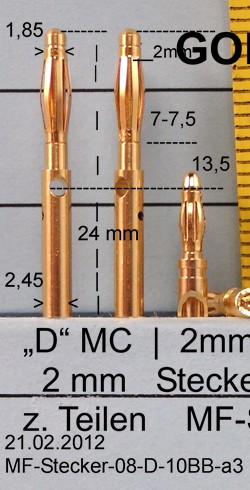

Abb. links: MF-STECKER-08-D-10BB-a3.jpg
“Profi” 2mm Goldstecker “D” von MC mit Maßen
zum Angebot 2 mm_ Goldstecker.html
|
|
„
“ 2mm St + Bu “ Typ “S”
„ 4mm St + Bu “ Typ “S”
Diese 2mm und 4mm Goldstecker und Goldbuchsen Teilpaare sind vergoldet, mit hochwertiger Lamelle, Made in „Germany” Typ “S” wie “neSSel”. Stecker und Buchse haben eine Kabeleinlötvertiefung, der Durchmesser der Kabeleinlötvertiefung beim 4mm Goldstecker und Goldbuchse ist 3,7mm, passend für 4qmm Silikonlitze.
Während der 2mm Typ besonders für Kabel bis 1,5 qmm geeignet ist, ist der 4mm Typ bis 2,5qmm, 4qmm ggf. bedingt für 6qmm Silikonkabel geeignet. Der besondere Vorteil dieser 2mm und 4mm Stecker- und Buchsen-Serie liegt darin, daß Plastikgriffe, in rot, schwarz oder gelb geliefert werden können. So ist diese Steckverbindung verpolsicher.
2mm kurz St + Bu “ Typ “L”
4mm kurz St + Bu “ Typ “L”
Diese 2mm und 4mm sehr kurzen Goldstecker und Buchsen Teilpaare sind vergoldet, mit guter Lamelle, Made in „Fernost” Typ “L” wie “nesseL”. Seit Frühjahr 2008 im Programm bei NESSEL. Stecker und Buchse haben eine Kabeleinlötvertiefung von 3,7mm für die 4mm Goldverbinder.
Während der 2mm Typ besonders für Kabel bis 1,5 qmm geeignet ist, ist der 4mm Typ bis 2,5qmm, ggf. 4qmm Silikonkabel / auch PVC Kabel geeignet. Für diese “L” Serie sind keine Griffe lieferbar. Die Isolation erfolgt mit Schrumpfschlauch.
der 5,4 mm Lamellen Goldstecker “S” und Goldbuchse Serie “S”
der 5,5 mm geschlitzte Goldstecker Serie “L” und Goldbuchse “L” geschlitzt = slit
Neu der 5,5 mm geschlitzte Goldstecker “L” und Goldbuchse Serie “L”
sind untereinander kompatibel, wobei die geschlitzte Goldstecker Serie “L” einen festen, ja harten Sitz hat, auch in den Buchsen der “S” Serie
Für diese 5,4 mm / 5,5 mm Goldverbinder sind keine Griffe lieferbar. Die Isolation erfolgt mit Schrumpfschlauch der Größen SR 8,0 : 3,3, neu SR 9,0 : 3,0mm. Auch mit Kleber lieferbar.
der 6 mm Lamellen Goldstecker “S” und Goldbuchse Typ “S” (in kurz)
der 6,mm Lamellen Goldstecker ist vorgesteckt, um die Lamelle vor Defomierungen beim 1. Einstecken zu schützen.
der 6 mm geschlitzte Goldstecker “L” und Goldbuchse Serie “L”
sind untereinander bedingt kompatibel. Die von den Herstellern garantierten Toleranzen führen manchmal zu lockerem oder dann auch wieder zu festerem Sitz der Serien Typ “L” und Typ “S”.
Für diese 6 mm Goldverbinder sind keine Griffe lieferbar. Die Isolation erfolgt mit Schrumpfschlauch der Größen SR 8,0 : 3,3 oder SR 9,0 : 3,0mm. Auch mit Kleber lieferbar.
der neue lange 6 mm Lamellen Goldstecker 2013 Typ “S” und die Goldbuchse Typ “S” (in lang) ist die neue Serie, mit eirem längeren Federkorb / Lamelle, ähnlich der Ausführung beim 5,4mm / 5,5mm Lamellen Goldstecker.
Dieser lange 6mm Lamellen Goldstecker wurde aufgelegt, da die Lamelle nicht so gebaucht ist und eine bessere Beweglichkeit beim Einstecken in die Buchse hat, ohnbe defomnieret zu werden.
Neu ab August 2008: der 8 mm geschlitzte Goldstecker “L” und Goldbuchse Serie “L”
der geschlitzte Goldstecker hat einen festen bis harten Sitz.
Für diese 8 mm Goldverbinder sind keine Griffe lieferbar. Die Isolation erfolgt mit Schrumpfschlauch der Größen hier SR 12,7 / SR 13,0 / SR 15 : 5mm, SR 13 K und SR 16 : 4 K auch mit Kleber lieferbar.
|
|
:Abb.: MF-STECKER-08-2mm-10B-a3.jpg
 Die 2mm bis 4mm Goldverbinder mit Lamelle Typ “L” und “S” und “S” in Alu (Stand Mai 2008) |
|
|
|
Abb.: MF-STECKER-3-3,5mm-10A-a3.jpg 3,0mm und 3,5mm Goldstecker slit und Lamelle
 |
|
Abb.: STECKER-L+S-c4--4mm.jpg
Die 4mm Goldverbinder Typ “L” und “S” (Stand Mai 2008) auch 2014 gültig
Abb.: MF-STECKER-4mm-10-a3.jpg 07.04.2010 “LK” (Lötkelch) = “LHS” = (LötHalbSchale)
für den 4mm Goldi “BS” (kurz) gibt es heute eine passende 6-kant-Buchse (zum Auflöten auf Platinen)
|
|
4mm Typ “S” 35A I dauer
|
I stoß 70A 2min = 70A
|
0,2 mOhm 3,3g = Paar
|
St 20x4,8mm
Bu 22,0x5,0
|
|
Träger = Messing 0,1um Go
|
Federkorb Cu-Beryllium 0,3 um Gold
|
|
|
Abb.: MF-STECKER-5,5-10A-a3.jpg
die neuen Bilder der Goldverbinder finden sie auf www.modellbau-elektronik.net
oder auf unserer aktuellen Verkaufsseite www.nessel-elektronik.de
die derzeitig gelieferten (2012 / 2013) geschlitzten 5,5mm und 6mm Goldverbinder haben eine Löthalbschale “LHS”, die Lamellen Ausführungen haben ein Einlötvertiefung. |
|
Abb.: MF-STECKER-6mm-Alle-13-CB-a3.jpg

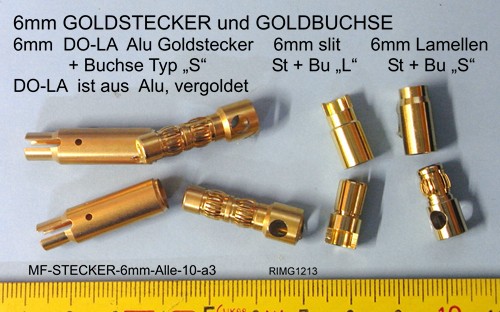

Abb.: MF-STECKER-6mm-Alle-10-a3.jpg
in der Abb. ohne die lange 6mm Lamellen ausführung |
|
Abb.: MF-STECKER-8mm-10-a3.jpg 8mm Goldi Lamelle und slit Typen
die 8mm geschlitzten und die Lamellen (Federkorb) Goldverbinder haben eine Kabel Einlötvertiefung,
Masse für die 8mm Lamellen Goldstecker Typ “S”: l = 25,35mm (gesamt), Da 11,0mm,
Kabeleinlötvertiefung Durchmesser Stecker 7,5mm, Tiefe 4,5mm,
.
8mm Goldbuchse Typ “S”: l = 25,0mm (gesamt), Da 11,0mm,
Kabeleinlötvertiefung Durchmesser Buchse 7,5mm, Tiefe 4,5mm,
Buchsen-Einsteck-Durchmesser 8,05mm +0,05, - 0,0mm, Einstecktiefe 16,0mm.
.
Masse für die slit Goldstecker Typ “L” folgen: siehe Masse im Bild
.
geeignet für Ströme bis 150 A |
|
Abb.: HSTR-STECKER-06-a1-ha.jpg
|
|
d MPX HOCHSTROMSTECKER Grossbild alle im Bild

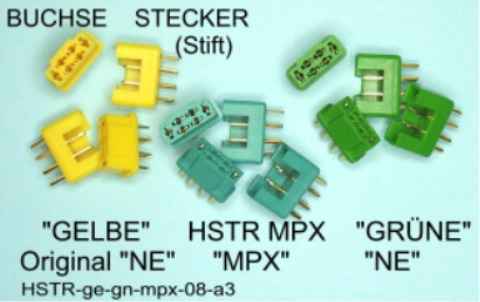

Abb.: HSTR-ge-gn-mpx-08-a3.jpg
die 6-poligen Hochstromsteckverbinder von MPX (in der Bildmitte) sind die Originalen HSTR, Typ “M6”, die in vielen Varianten heute auf dem Markt angeboten werden und im wesentlichen miteinander kompartibel sind..
Die Originalen HMPX HSTR zeichnen sich durch die einteilige Buchse aus, den offenliegenden Buchsenkontakten und ihrer eigenen dunkelgrünen Farbe. Zur Kennung des Original ist in der Mitte des Steckers und der Buchse, mittig “MPX” eingeprägt und die “+” und “-” Bezeichnung.
Der Stecker ist der größere Teil, mit den Stiften, die Buchse (mit Metallbuchsenkontakt), wird in den Stecker gesteckt.
HSTR = Hochstromstecker und -Buchse das Original von MPX.
seit 2008 bietet Nessel ebenfalls diese 6-poligen Hochstromstecker an (einteilige Buchse), mit der Besonderheit, dass es die Hochstromstecker
HSTR Typ “NE” in 4 Farben: schwarz, rot, gelb, olivgrün neu in dunkelgrün mit Ring gibt.
Der Nessel HSTR hat ebenfalls eine eigene Prägung des “NE”, mittig aussen und ebenfalls das “+” und “-” (kompartibel zu “MPX”).
Die HSTR mit Steg (grün) von Muldental sind in der Abb. oben zu sehen, die Buchse ist hier 2-teilig ausgeführt aber verklebt und geprüft. Sind bei Nessel ausverfkauft.
Auch zu den Einbaurahmen der Hochstromstecker folgt eine kurze Beschreibung.
Die Besonderheit des Originalen MPX: Die Hochstrom-Buchse ist aus einem Teil gegossen, und kann so nicht auseinander gehen. Original ist Original. Gahäusematerial mit Glasfaser verwirkt, Stand Mai 2008
Die “NESSEL” Typ “NE”, hier sind die Buchsen ebenfalls einteilig, mit offenen, sichtbaren (nachjustierbaren) Buchsenkontakten. Gehäusematerial istz jetzt Nylon, des Temperatuf ester ist als ABS (olivgrün derzeit nur in ABS)
Die “ROTEN HSTR Typ “NE” nicht verwechseln mit den “HSTR ROT mit Ring” von “V” (Muldental)
Der rote Hochstromstecker mit dem Lötring ist auch für hohe Motorströme geeignet.
Alle Typen der 6-poligen Hochstromsteckverbinder die derzeit auf dem Markt sind, sind 100 % kompatibel.
Hinweis: der “Rote HSTR mit Ring” und der “Grüne HSTR Typ “J” und Typ “V” mit Steg (Vogel, jetzt Muldental) haben den Nachteil, dass die Buchse aus 2 Teilen beteht und manchmal auseinander geht, was einen schweren Kurzschluss verursachen kann. Der neue Hersteller dieser “Rote HSTR mit Ring” “V” Typen verklebt die beiden Buchsenteile jetzt werksseitig. Beim Orginal von MPX und NESSEL gibt es diese Problem nicht. Auch die neuen “DoKoBu” die Doppelkontaktbuchsen von “V” / Muldenal sind einteilig.
Werden die Kabel an die Kontakte gelötet, empfiehlt es sich, die Stecker und Buchse zusammenzustecken, damit die Kontakte in keine extreme Schräglage geraten, da das Gehäusematerial beim erhitzen plastisch wird. Egal ob Original “MPX” oder “V” oder “NE”. Kleine Temperaturunterschiede gibt es zwischen den einzelnen Hersteller Varianten.
|
|
technisches Datenblatt für die “NE” Hochstromsteckverbinder (Polyamid) (Nylon / Perlon ähnlich)
Strombelastung pro Kontakt 10 A
Kontaktwiderstand
Buchse / Gabelkontakt vernickelt, mit ca. 1 µ vergoldet
Stecker / Stiftkontakt vernickelt, mit ca. 1 µ vergoldet
Gehäuse für Stecker einteilig Polyamid
Gehäuse für Buchse einteilig Polyamid
lieferbare Farben der Gehäuse schwarz, rot, gelb, grün (mit Ring)
100% Kompartbilität zu den MPX Hochstromsteckern und Buchsen, und zu den Do-Ko-Bu Doppelkontaktbuchsen von “V” / Muldental
|
|
die 6-poligen Hochstromsteckverbinder wurden von MPX entwickelt und spezielle für den Modellbaubereich auf den Markt gebracht. Zwischenzeitlich ist es auch ein beliebter Industriestecker, der auf der einen Seite für hohe Ströme geeignet ist (10A pro Kontakt) andererseits mit seinen 6 Kontakte auch ein intereessanter Steckverbinder für Impuls- und Steuerleitungen darstellt.
Die MPX Hochstromstecker sind dunkelgrün und mit dem “MPX” Zeichen versehen. Ferner ist ein “+” und “-” Zeichen im Gehäuse markiert, was die Anwender spezielle bei der Motorstrom und Akkuversorgung beibehalten sollten. Die Stecker und Buchsen heissen bei MPX “Stecker M6” und “Buchsen M6”.
Nessel hat den Bereich für eine Kenntlichmachung der verschiedenen Impuls-, Strom- und Steuerleitungen aufgegriffen und bietet die “6-poligen” in schwarz, rot, gelb und grün an, wobei die Buchsengehäuse wie bei MPX einteilig und die Buchsenkontakte sichtbar sind. So können Diese nachjustiert werden.
|
|
HSTR Typ
|
Material
|
Kontakte (Goldauflage)
|
Farbe /
es kommt die Temp. Angabe für den Start des plastischen Bereiches
|
|
Original MPX “M6”
M6 Buchse
M6 Stecker (Stift)
|
Kunststoff nach MPX eigener Rezeptur, mit Glasfaser
|
ca. 1 µ Au Auflage
|
dunkelgrün
|
|
”schwarze” HSTR Original “NE” Nylon ab 2011
|
ein Polyamid (Nylon)
|
ca. 1 µ Au Auflage
|
schwarz (NE) Polyamid
|
|
”schwarze” und “olivgrüne” HSTR Original NE”
|
in ABS
Acrylnitril Butadien-Styrol (Ko-Polymer) ausverkauft
|
ca. 1 µ Au Auflage
|
ABS Typen sind ausverkauft, sowohl in schwarz, als auch olivgrün
|
|
”rote” HSTR Original NE”
|
ein Polyamid (Nylon)
|
ca. 1 µ Au Auflage
|
rot (NE) schon immer in Nylon
|
|
”gelbe” HSTR Original NE”
|
ABS ab April 2010 nur in Nylon
|
ca. 1 µ Au Auflage
|
gelb (NE) Nylon
|
|
”olivgrüne” HSTR Original “NE”
|
ABS ausverkauft
|
ca. 1 µ Au Auflage
|
olivgrün (NE) (ABS)
|
|
”grüne” HSTR mit Ring
Original “NE”
|
Nylon (ein Polyamid
|
ca. 1 µ Au Auflage
|
dunkelgrün
wie Original MPX,
deshalb mit Rng
|
|
|
|
|
|
|
“HSTR ROT mit Ring” Typ “V” (Muldental)
|
Kunststoff nach “V” eigener Zusammensetzung, mit Glasfaseranteil
|
ca. 1 µ Au Auflage
|
(dunkel) - rot “V”
|
|
“HSTR GRÜN mit Steg” Typ “V”
|
Kunststoff nach “V” eigener Zusammensetzung, mit Glasfaseranteil
|
ca. 1 µ Au Auflage
|
grün “V”
|
|
”grüne” HSTR mit Ring, Original “NE”
|
ein Polyamid (Nylon art)
Schmelztemp. ca. 220 °C
|
ca. 1 µ Au Auflage
|
grün (NE) Polyamid
dunkelgrün, farbgleich mit MPX, deshalb Angebot mit Ring
|
|
ABS ein Kunststoff, schlagzäh, biegsam
es bezeichnet einen Werkstoff
Schmelztemperatur ca. 120°C, je nach Zusammensetzung des Granulates
|
ABS
Acrylnitril Butadien und Styrol / Syrol (Ko-Polymer)
|
|
ein Polyamid ist schlagzäh, biegsam, auch für feinste Adern geeignet
Schmelztemperatur ca. 200 °C, je nach Zusammensetzung des Granulates, eertwas höher, etwas niedriger..
Polyamid: Unsere Gehäuse zu den Hochstromsteckern ist ein Mischung von Polyamid, Poly-Caprolactan, Alkenen die in diversen Mischungsverhältnissen unsere “Polyamid” bezeichneten Gehäusematerialien sind.
Nylon ist zunächst eine Warenbezeichnung mit einer definierten Materialzusammensetzung, mit Polyamiod usw..
|
|
Gehäusematerial ABS, Polyamid (Nylon) und Spezial Kunststoff mit Glasfaser (MPX / “V”
ABS ist ein vernetztes Acrylnitrid - Butadien - Styrol Gemisch und wird in den preiswerteren Steckverbindern als Gehäusematerial verwendet.
Polyamid / Poly-Carolactan mit Alkenen ist Gehäusematerial mit einer höheren Schmelztemperatur. Dieser Werkstoff ist temperaturstabiler als ABS und die ”NESSEL” Hoschstromstecker sind aus diesem Material in unterschiedlichen Mischungsverhältnissen (des Granulates) hergestellt.
Der temperaturstabilste Werkstoff ist der Kunsstoff der in den Original MPX und Vogel / Muldental Hochstromsteckern im Einsatz ist, unter der Beimischung von Glásfaseranteilen. Die chemische Zusammensetzung ist nach Firmenvorgabe ausgeführt.
|
|
Der Gehäuse Kunststoff von den “Vogel” / Muldental Hoschstromsteckern ist ein PPT GV 30 Kunststoff, (GV 30 = 30% Glasfaser Anteil) Die Original MPX Hochstromstecker (das Original der 6-poligen HSTR) haben einen ähnlichen Kunststoff, wie die “V” Typen, auch mit ca. 30% Glasfaser Anteil.
Von der Temperaturfestigkeit hat der MPX HSTR die Besten Eigenschaften und die “V” Typen. Aber auch sie sind Kunststroff und kommen in eine plastischen Bereich.
Der ABS Kunststoff ist ein Kunststoff mit einer niedrigeren Schmelztemperatur (ca. 120°C), die Polyamid Gehäuse der “NE” / Nessel Serie liegt von der Temperaturbeständigkeit zwischen dem ABS und den MPX Originalen Hochstromstecker. Wobei die Schmelztemperarure ja nach Mischungsverhältnis bei 200°C (etwas niedriger oder etwas höher) liegt.
|
|
Die Hochstromstecker und ebenso die Hochstrombuchsen der diveresen Hersteller und Anbieter unterscheiden sich geringfügig im Temperaturpunkt, wo der Kunststoff des Gehäuses plastisch (verformbar) wird. Gerade in der jüngsten Zeitr (Juni 2013) haben wir diverse Gehäuse diverser mehrpoliger Stecker, auch XT 60 und XT 90 im im Chemisch Analytischen Labor CAL DA-Arheiligen auf ihre Zusammensetzung, ob ABS frei, oder nicht untersuchen lassen.
Beim Anlöten (ca. 270 bis 350 Grad) der Kabel und auch beim Einschrumpfen der konfektionierten Stecker sollte man die Stecker zusammenstecken, um eine Verformung der Gehäuse / der Kontaktlage zu vermeiden. Die Metallkontakte leiten die Löttemperatur schnell in das Gehäuse. Auch beim Einschrumpfen, besonders mit dem PolyOlefinen mit Kleber wird dasd Gehäuse thermisch stark belastet, sodass auch ier ein Zusammenstecke sinnvol ist.
Beim Löten sollte man die Lötstelle und die Litzenenden verzinnen und dann das Kabel / Litze mit dem heissen Lötzinn an die Lötstelle bringen.
|
|
etwas zur Chemie der Kontakte, die Vergoldung:
Die Stiftkontakte und die Gabel-Buchsenkontakte sind mit einer dünnen, ca. 0,3u dicken Goldschicht vergoldet. Damit die Vergoldung dem Kontakt gute elektrische Eigenschaften verschafft und optisch auch gut aussieht, wird der aus einer Kupfgerlegierung bestehende Kontakt zunächst die Oberfläche durch eine Vernickelung vorveredelt, das heißt die Oberfläche wird zunächst einmal glatter, wodurch bei der anschließednen Vergoldung weniger Gold in der Oberflächenrauhigkeit verschwindet.
Wird Aluminium vergoldet, so ist die Vernickelung wichtig, dass auf dem Alu überhaupt Gold aufgetragen werden kann (galvansiert). Bei normalen >Messeing Goldsteckern, dient die Vernickelung der Oberflächenglättung, um die benötigte Goldmenge bei der Vergoldung zu reduzieren.
.
Die Mengen des Nickels das bei den einzelnen Herstellern verwendet wird ist unterschiedlich und wurden für Nessel einmal im Analytischne Labor ermittelt.
.
Da die Kontakte kplt. vergoldet sind und diese Teile auch nicht auf der Körperhaut getragen werden, ist keine Nickellässigkeit vorhanden, bzw. zu berücksichtigen. Die Nickellässigkeit eines Gebrauchsgegenstandes, Schmuckgegenstandes ist für die mit einer Nickel-Alergie geplagten wichtig. Ist aber hier bei unsren Kontakte zu vernachlässigen, da diese Kotakte kplt. vergoldet sind.
.
Chemisch Analytisches Labor “CAL” DA - Arheiligen
|
|
Chemie und Physik der Goldstecker (Lamellen und slit) ohne Kunststoffteile (Griffe)
gültig für alle Lamellen Goldstecker, Doppel-Lamellen Goldstecker usw.
die Temparaturbeständigkeit der Kupfrer - Beryllium Ferderkörbe / Lamellen geht bis ca. 250 °C,
oberhalb einer Temparatur von 300 °C werden die Cu- Beryllium Federkörbe härter.
Im Gegenzug wird Messing ab 300 °C weicher.
Die Vergoldung der Federkörbe / Lamellen und Steckerteile werden oberhalb 300 °C dunkler, behalten aber ihre Qualität.
Sind Kunststoffteile mit im Einsatz, wie Griffe / Hüllen / Schrumpfschlauch, so bestimmen Diese Materialen die Temperaturbeständigkeit. Für die Griffe zu dem z. B. 4mm, 2mm, 3,5mm Goldstecker hat eine Temp. Bestänidgkeit von ca. 80 °C. Schrumpfschlauch geht etwas höher im Temperaturbereich.
|
|
Die Lamellenstecker / Federkorbstecker
Dieser Bericht gilt für die MC Goldverbinder im speziellen und allgemein / in Näherung auch für die “L” und “S” Typen
Die Goldstcker selbst werden aus Messing gedreht, vernickelt und vergoldet. Dies Auspsarung im Stecker, der für den Lamellenbereich / Federkorbbereich im Stecker vorgesehen ist, ist etwas grösser als die Lamelle / der Federkorb lang ist, damit die Lamelle etwas “Spiel” hat und ncht verklemmt wird (wie oftmals bei Billigprodukten).
Die Lamelle / der Federkorb ist aus federndem Hartkupfer-Legierungsblech (hard-drawn copper alloy) gestanzt, gerollt und bauchich gestaucht (siehe auch MC = Multi-Contact / CH).
“Multi Conatct / “MC” hat bei dem 4mm Industriegoldstecker (Typ “B”, den wir hier im Modellbaubereich gern als “Profi Goldstecker ”B” einsetzen, die “gedrehte Lamelle, die eine hohe Dauerqualität der Steckverbinbung sichert.
Für die Industriestecker / Militär Norm usw. werden natürlich viele weitere Parameter angegeben (Auszugskräfte des Steckers aus einer nach definieten Daten gefertigten Buchse) usw., auf die ich hier nicht eingehen möchte.
|
|
All 6-pole connector are possible to use for motor-current up to 30 A to a motor and bag. This means also 10A for 1 contact of the 6 contacts. The contacts are gold plated and the houses of this connectors is ABS, Polyamid (Nylon) or a firmware own mixture of the plastic and fine fiberglass. This connecter may be also used for signalwires and for this order the type “NE” is in 4 colours in our stock.
Die Einbaurahmen
für die Hochstromstecker ermöglichen den sauberen Einbau dieser 6-poligen HSTR der Serie Original „MPX“ und der „NE” Serie. Die Stecker (Stiftkontakte = male contact) und Buchsen (femnale contact) werden mit einem lösungsmittelfreien Kleber in die Einbaurahmen eingeklebt. Die Ausschnitte für die Einbaurahmen werden ausgefräst, ausgesägt und können auch vertieft eingelassen werden, sodass die Einbaurahmen dann am der Gehäuse / Rumpfoberfläche bündig abschließen. Es ist aus ABS Material gefertigt.
Die kurzen Einbaurahmen werden auf beiden Seiten benötigt, wenn eine Tragfläche an den Rumpf angesteckt wird. Die Kontakte vom Stecker (Stift) und der Buchse müssen Kontakt miteinander bekommen.
Die langen Einbaurahmen sind für den Einbau der Hochstromstecker und Buchsen geeignet, wenn der HSTR mit dem Rahmen außen bündig abschließen soll. Dann wird der Kabelstecker eingesteckt. Der lange Einbaurahmen kann dann noch eine Zierblende erhalten (schwarz, weiss oder rot im Angebot).
siehe die nachfolgende Abbildung
|
|
Abb.: internet\MPX-Rahmen-03-ha-a.gif
Einbaurahmen für MPX Hochstromsteckverbinder, sowie für die “NE” Typen und mit
kleiner Änderung am der “HSTR ROT Buchse mit Ring Typ “V” “ auch für Diese
|
|
Abb.: HSTR-gelb-08-b4.jpg
der “gelbe“ HSTR Typ “NE”, auch in grün, schwarz und rot lieferbar bei Nessel |
|
Abb.: MF-HSTR-KONTAKT-10-aK3-.jpg
Hochstrromstecker der Orignial MPX Serie und der ”NE” Serie
bei der Bezeichnung “Stecker” und “Buchse” geht man im allgemeinen vom Kontakt (Stift) aus. Aber zur Sicherheit und Vermeidung von Falschbestellung und Falschlieferung sollte man ruhig nach dem “was ist gemeint” nachfragen.
|
|
Abb.: ZUGENTLASTUNG-MPX-a3.jpg
Die Zugentlastungsplatine für alle 6-poligen HSTR Stecker und Buchsen |
|
Abb.: HSTR-DoKoBu-08-a2.jpg
der Hochstrombuchse von “V” (Muldental) mit den Doppelkontaktbuchsen ist nicht blau, sondern auch grün |
|
|
|
3,5mm Goldstecker und Goldbuchse der Serie “S”, Griff lieferbar (rot / transparent) 11.08.2014
Dieser kleine, kurze Lamellen Hochstromsteckverbinder ist für Ströme bis 60A im Minutenstromeinsatz geeignet.
Das Orginal wird von MC (nach Plänen der Fa. Schulze-Elektronik”), oder einem deutschen Hersteller mit der Einprägung “S”, wie neSSel gefertigt.
Die bei uns im Verkaufsprogramm befindlichen 3,5mm Stecker / Buchsen sind von einem renomierten deutschen Hersteller und tragen die Kennzeichnung “S” (seit ca. 2004) auf der Lamelle. Die Stecker haben eine hohe Steckkraft und eine zuverlässige Lamelle, wie Sie sie auch an den 4mm und 2mm Steckern finden.
Stecker und Buchse haben eine Einlötvertiefung / -Bohrung. Stecker und Buchse können eingeschrumpft werden (SR 5,5 / SR 4,8) oder verpolsicher in einen Plastikgriff eingesteckt werden.
Kompatibel: 3,5mm “S” sind kompatibel mit den neu im Verkaufsprogramm stehenden 3,4mm geschlitzten Goldstecker der Serie “L” und “NM”.
Technichnische Daten:
Steckzyklen
Material für den Schaft = MS vergoldet mit 0,1my
Material für den Federkorb / Lamelle = CuBe vergoldet mit 0,3my
3,5mm Goldstecker und Goldbuchse der Serie “L”, kein Griff lieferbar
Dieser kleine, kurze Lamellen Goldstecker ist für Ströme bis 60A im Minutenstromeinsatz geeignet.
Das nachgemachten 3,5mm Goldverbinder haben ebenfalls eine zuverlässigen Lamelle, mit den eingeprägten “L” wie <nesseL> gefertigt.
Stecker und Buchse haben eine Einlötvertiefung / -Bohrung. Stecker und Buchse werden eingeschrumpft (SR 5,5 / SR 4,8). Es ist kein Plastikgriff lieferbar.
Kompatibel: 3,5mm “L” haben in der Goldbuchse Typ “L” einen guten, festen Sitz. Sie haben in der Goldbuchse 3,5mm “S” einen leichten bis guten Sitz.
Die Goldbuchsen Typ “L” kann auch für die anderen 3,5mm / 3,4mm Goldverbinder geeignet, wobei die nötige Steckkrat etwas unterschiedlich ist.
3,4mm geschlitzte Goldstecker + Goldbuchse Serie “NM” und “L”, kein Griff lieferbar
Dieser kleine, kurze geschitzte Goldstecker ist für Ströme bis 60A im Minutenstromeinsatz geeignet.
Diese 3,4mm sind ebenfalls 3,5mm Goldverbinder, nur bei Nessel-Elektronik werden Diese als 3,4mm bezeichnet. So sind Ihre Bestellungen klarer definiert: ob Lamelle oder geschlitzt gewünscht ist.
Stecker und Buchse haben eine Einlötvertiefung / -Bohrung. Stecker und Buchse werden eingeschrumpft (SR 5,5 / SR 4,8). Für den “L” Typ ist kein Plastikgriff lieferbar, für den “NM” Typ bedingt passend.
Kompatibel: 3,4mm “L”und “NM” sind mit ihren Goldbuchsen 3,4mm Typ “L” und 3,5mm Typ “S” untereinander kompatibel und haben einen festen Sitz.
der 3,4mm slit Goldstecker Typ “L” ist all und abgesagt
der 3,4mm slit Goldstecker Typ “NM” ist bei Nessel derzeit all Er ist ggf. bei Fa. Muldental Elektronik Geithain erhältlich
|
|
Abb.: STECKER-L+S-h4--3,4mm.jpg
3,4mm ( = 3,5mm) geschlitzte Goldverbinder Serie “L” und “NM”
|
|
Abb.: STECKER-L+S-h3--3,4-8mm.jpg
Alle 3,4mm (3,5mm) bis 8mm geschlitzten Goldstecker und Goldbuchsen der Serie “NM” und neu “L”
|
|
Der rote Hochstromstecker, mit dem Lötring ist für hohe Motorströme geeignet. Alle Typen der 6-poligerm Hochjstromsverbinder die derzeit auf dem Markt sind, sind 100 % kompatibel.
Hinweis: der “Rote HSTR” und der “Grüne HSTR Typ “J” und Typ “V” (Vogfel, jetzt Muldental) haben den Nachteil, dass die Buchse aus 2 Teilen beteht und manchmal auseinander geht, was einen schweren Kurzschluss verursachen kann. Der neue Hersteller dieser Typen verklebt die beiden Buchsenteile jetzt werksseitig. Beim Orginal von MPX gibt es diese Problem nicht. Auch die neuen “DoKoBu” die Doppelkontaktbuchsen von “V” / Muldenal sind verschweißt, quasi einteilig. Ebenso ist der bei Nessel-Elektronik lieferbare preisgünstigere Typ “NE” auch einteilig.
Werden die Kabel an die Kontakte gelötet, empfiehlt es sich, die Stecker und Buchse zusammenzustecken, damit die Kontakte in keine extreme Schräglage geraten.
|
|
Abb.: KLIPs-06-a-ha.gif
|
|
Abb.: MF-SICH-KLIPP-10A-a3 für die JR / (Fu) Verlängerungen
|
|
|
Bedienungsanleitung Der Sicherungsklipp (schwarz)
Auszug aus der Beschreibung von Fa. Deutsch = PowerBox Systems
für Hochstromstecker und -Buchse (System MPX und “NE”)
(Gebrauchsmuster geschützt, NR. DE 202 169 33.2) (Fa. Deutsch)
Sehr geehrter Kunde, Wir freuen uns, dass Sie die Vorteile unseres Sicherungsklipps für Hochstromstecker und - Buchsen des bekannten und beliebten Stecksystems von Multiplex erkannt haben. Bitte verwenden Sie nur MPX Originalausführungen und “NE”. Zusammengesetzte mehrteilige Buchsen, wie sie teils von anderen Herstellern angeboten werden ( Fa. “V” / Muldental), könnten beim Abziehen auseinanderfallen. Die neuen Doppelkontaktbuchen von Muldental sind hier auch unbedenklich einsetzbar
Sie haben mit dem Sicherungsklipp (für die Hochstromstecker, schwarz), seit Einführung des MPX Steckersystems, die Möglichkeit dieses mit einer sicheren, aber immer wieder lösbaren Sicherung auszustatten. Im gesamten Modellbaubereich, bei uns im Akkuweichenbau (Fa. Deutsch), im Elektroflug-Auto- und Schiffsmodellbau, als Flächensteckung für Servos und natürlich für alle Arten von Akkus, hat sich dieses Stecksystem überaus erfolgreich bewährt.
Allerdings haben viele Modellbauer auch erkannt, dass diese Steckverbindung, gerade dann, wenn mit starken Vibrationen im Modell gerechnet werden muss, eine Sicherung notwendig wird. Ein Stück Isolierband oder Kabelbinder sieht man häufig. Aber beim Lösen musste diese Art der Sicherung wieder neu angebracht werden.
Der von Fa. Deutsch entwickelte Sicherungsklipp kann von Ihnen problemlos auf die Hochstromstecker aufgebracht ( geklebt ) werden.
Mz ETIKETTE/SICHERUNGSKLIPP-06
Der Sicherungsklipp
Über den fertig mit den Kabeln verlöteten Hochstromstecker ( die Begriffe Stecker und Buchse werden immer nach den Metallteilen benannt ! ) schieben Sie einfach unseren Sicherungsklipp. Bitte so aufschieben, dass der Stecker ca. ½ bis 1mm vorne aus dem Sicherungsklipp herausschaut.
Die Bohrung im Sicherungsklipp liegt auf der geschlossenen Seite des Hochstromsteckers. Sie können nun einen kleinen Tropfen Sekundenkleber an der offenen Bohrung auf die grüne Fläche geben.
Überschüssigen Kleber auf der Oberfläche abputzen. Nun sollten Sie 3-4 Minuten warten bis der Kleber ausgehärtet ist, fertig.
Im Vertrieb der NESSEL-ELEKTRONIK GMBH
www.NESSEL-ELEKTZRONIK.de T 06182-1886 FAX 3703
1 VE = 6 Stück 4,00 € inkl. 19% MWSt. + Porto in D = 4,00 €
|
|
|
|
Ultra DEANS “N” / T-Stecker / 60A Lipoli Stecker + Buchse
|
|
Abb.: MF-T-STECKER-mit-09-a3a.jpg
T-Stecker und Buchse mit Griffleiste natürlich in Nylon Ausführung, am Lager
|
|
Abb.: MF-T+XT-STECKER-10B-XT60+T-a3.jpg
T-Stecker und Buchse (mit Griffleiste, in Nylon) sind am Lager, links die Mini T-Stecker, oben die XT 60 (Nylon)
zum Angebot XT60
|
|
Abb:: MF-T-STECKER-10A-aa3-ORG-masse.jpg
|
|
|
Kompartibilität unserer Steckverbinder von 2mm bis 8mm Lamelle oder geschlitzte, vergoldete Ausführung, kurz, oder lang.
|
|
|
Typ
|
Länge gesamt
|
Stecker-
länge ca.
|
Kranz
mm
|
Daten für die Goldbuchse
|
Typ
|
mm
|
Länge
mm
|
4.12.2008
|
|
2 mm Stecker
|
S
|
21
|
9
|
|
2mm Buchse
|
S
|
2,0
|
19,5
|
Guter Sitz für alle Combinationen der 2mm Goldi’s
|
|
2 mm Stecker
|
L
|
12,5
|
6,5
|
|
2mm Buchse “L”
Da = 2,5mm (glatt)
|
L
|
1,95
|
12,5
|
|
2 mm St Alu
|
S
|
13
|
10
|
|
2mm Buchse Alu
|
L
|
2,0
|
13
|
|
“D” MC z. T.
|
MC
|
|
|
|
2mm zum Teilen in St + Bu
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
3,4mm Stecker
geschlitzt
|
NM
|
12
|
8
|
|
3,4mm / 3,5mm Buchse
|
S
|
3,50 - 3,55
|
13
|
die 3,4mm geschlitzten Goldstecker sind eigentlich 3,5mm Typen.
Die 3,5mm Stecker “S” haben einen festen Sitz in der 3,5mm Buchse Typ “L”
|
|
3,4 mm Stecker
geschlitzt
|
L
|
14,5
|
9
|
|
3,4mm / 3,5mm Buchse
|
L
|
3,40 - 3,45
|
13
|
|
|
|
|
|
|
|
|
|
|
|
3,5 mm Stecker
|
S
|
12,0
|
7
|
|
3,4mm / 3,5mm Buchse
|
S
|
3,50
- 3,55
|
13
|
|
3,5 mm Stecker
|
L
|
12,7
|
7
|
|
3,5 mm Buchse
|
L
|
3,45 - 3,50
|
12,3
|
|
|
|
|
|
|
|
|
|
|
|
|
|
4 mm Stecker
|
S
|
20
|
14
|
|
4 mm Buchse
|
S
|
4,0
|
22
|
Guter Sitz für alle Combinationen der 4mm Goldi’s
|
|
4 mm Stecker
|
L
|
15,5
|
9,5
|
|
4 mm Buchse
|
L
|
3,95
|
12,5
|
|
“B” MC z. T.
|
MC
|
|
|
|
4mm zum Teilen in Stecker + Buchse
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5,4mm Stecker
Lamelle
|
„S“
|
20
|
10
|
|
5,4 / 5,5 mm Buchse
|
„S“
|
5,4 - 5,5
|
18
|
Fester bis strammer Sitz aller 5,4mm / 5,5mm Kombinationen Typ “L” “S” und “NM”
|
|
5,5mm Stecker
geschlitzt
|
„NM“
|
18
|
9
|
5,6
|
5,4 / 5,5 mm Buchse
|
„S“
|
5,4
|
18
|
|
|
|
|
|
|
|
|
|
|
|
5,5mm Stecker
geschlitzt
|
„L“
|
19
|
10
|
5,8
|
5,5 mm Buchse
mit Querloch
|
„L“
|
5,4 - 5,5
|
18
|
Strammer Sitz
|
|
|
|
|
|
|
|
|
|
|
|
|
6 mm Stecker
geschlitzt
|
„L“
|
15,5
|
7
|
mit QuL
|
6 mm Buchse
mit Querloch
|
„L“
|
6,0
|
15
|
|
|
|
|
|
|
|
|
|
|
|
|
|
6 mm Stecker
Lamelle
|
„S“
|
15,5
|
7
|
|
6 mm Buchse kurz
|
„S“
|
6,1
+-0,10
|
14
|
Fester Sitz aller 6mm Kombinationen
|
|
6 mm Stecker
Lamelle
|
„S“
|
15,5
|
7
|
|
6 mm Buchse lang
nicht am Lager
|
„S“
|
|
20
|
|
|
|
|
|
|
|
|
|
|
|
|
8 mm Stecker
geschlitzt
|
„L“
|
19
|
11
|
|
8 mm Buchse
mit Querloch
|
„L“
|
7,8
|
19
|
Strammer Sitz
|
|
|
|
|
|
|
|
|
|
|
|
|
„D“ MC
|
MC
|
ca. 14
|
12
|
|
Gesamtlänge 44 mm
|
MC
|
1,95
|
ca. 12
|
Passt zu “L” und „S“
|
|
„B“ MC
|
MC
|
ca. 26
|
18
|
|
Gesamtlänge 44 mm
|
MC
|
4,0
|
ca. 19
|
passt zu “L” und “S”
|
|
„BS“ mit M3
|
MC
|
14
|
10
|
|
Buchse Typ „L“ / „S“
|
|
---
|
---
|
|
|
0,8 mm
|
NM
|
13
|
4,5
|
|
Buchse f. Kabel 1,0
|
NM
|
0,8
|
12,3
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Der 3,5mm Lamellen Goldstecker Typ “S” hat einen strammen Sitz in der 3,5mm Goldbuchse Typ “L”.
die 3,5mm Goldstecker Typ „L“ hat einen leichten bis festen Sitz in der 3,5mm Gioldbuchse “S”
|
|
|
|
|
|
|
|
|
|
|
|
